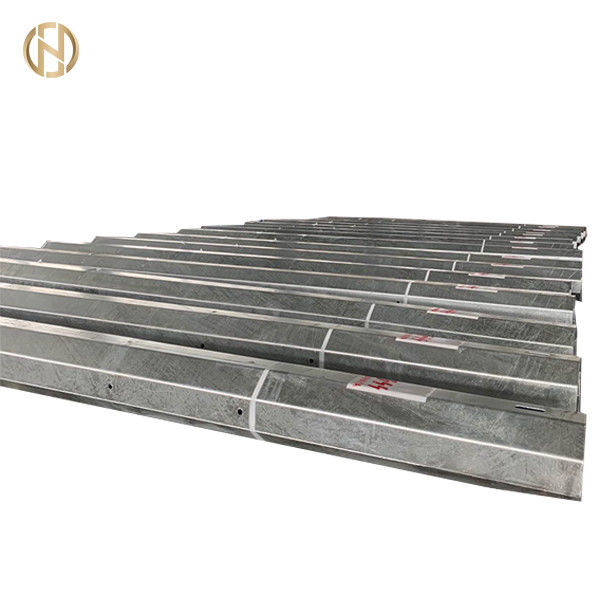

De anticorrosieve Tubulaire Demonteerbare Wapens van Staalpool

220KV tubulair Staal Pool voor Transmissielijnen, de elektrische pool van 230kv, EN stardand


VOORDELEN



• OEM&ODM beschikbare de dienst
• Grote anticorrosieve prestaties
• Tijd met lange levensuur: 25 jaar spanwijdte met lange levensuur
• Het staal van BAOSTEEL Q235, met hoge weerstand en grote veerkracht
• Dubbele beschermingsbehandelingen: eerst en dan gegalvaniseerd heet poederverf
• Veelvoudige het schilderen beschikbare kleuren: Standaard Grijze kleur. Beschikbare douane
• Demonteerbare wapens en stichtingsuitrusting: Een slechts schroevedraaier, die geen lassen vereisen



Productomschrijving

---

De producten zijn hierboven het Tubulaire Staal Pool voor Transmissielijnen, de elektrische pool van 230kv, EN van 220KV stardand.
Om overeenkomstig ALSTUBLIEFT software te ontwerpen, zullen wij de volgende ontwerpparameters vereisen:

---

1. De operationele windsnelheid van het gebied waar de pool zal worden gebruikt
2. De Antennelading en de hoogte van de pool
3. De totale hoogte van de pool zelf

Productspecificaties

---



Type	220KV tubulair Staal Pool voor Transmissielijnen, de elektrische pool van 230kv, EN stardand.
Geschikt Gebruik	De lijn van machtstranmission
Vorm (Dwarsdoorsnede)	Achthoekig, 8 kant, kant 12
Machtsrang	220kv
Nr van Sectie	<>
Lengte (m)
Stichting	Directe begrafenis 1,4 aan 1.5Meter
Werkende Lading	300daN 3KN
Breukbelasting	360daN, 450daN, 540daN, 600daN
Veiligheidsfactor	1.2, 1.5, 1.8, 2.0
Materiaal	ASTM 572 GR65 OF Q460
Minimumopbrengststerkte	355Mpa, 450mpa, 35.5sq.m
Minimum Uiteindelijke Treksterkte	450Mpa, 550Mpa 45sq.m
Max Ultimate Tensile Strength	690mpa
Gr %	>=15%
Hoogste sectie
Bodemsectie
Min Thickness (mm)	>=4.75mm
Tolerantie van Afmetingen	+ - 1%
Gravure	Naamplaat door klinknagel of lijm, gravure, embossment vanaf de eisen van klanten
Oppervlaktebehandeling	Hete Onderdompelingsgalvanisatie volgens ASTM A123 standards/EN10046
Verbinding van Polen	Tussenvoegselwijze, Binnenflenswijze, de Gezamenlijke Wijze Van aangezicht tot aangezicht.
Ladingsvoorwaarden
Maximumlijnafwijking	0-5degree
De Snelheid van de ontwerpwind (Extreme Wind)	43m/s, 160km.h.
Cirkelvormfactor	1.0
Maximumafbuiging (Extreme Wind)	10% van algemene poollengte
Lassen	Het interne en externe dubbele lassenprocédé veroorzaakt een naadloze oppervlakte Lassennorm: AWS (de Amerikaanse Lassenmaatschappij) D 1,1




3.2. Tolerantie

• Beteken buitendiediameters, op misstap gezamenlijk niveau worden gemeten: ± 1% met het minimum van ±2 mm
• Ovaal maken: het dimensionale die percentage voor twee die metingen wordt genoteerd tussen twee loodrechte diameters op misstap gezamenlijk niveau worden genomen: minder dan 3% [(dmaxi-Dmini) /Dmaxi < 3="">
• Lengte van poolelementen: - 25 mm/+75 mm
• Ledeneerlijkheid: minder dan 0.2% van de lengte van het 1 meterlid (2 mm per meter)
• Het verdraaien: minder dan 1,5 graden per 3 van de lidmeters lengte
• Plaats van gaten: ± 1% op lengten op onze goedkeuringstekeningen die worden vermeld



3.3 galvanisatie



Nadat de vervaardiging volledig is voltooid, zal het Staal Polen hete gegalvaniseerde onderdompeling zijn. Het dubbele onderdompelen zal niet toegestaan worden.



Alle materialen, behalve bouten, schroeven, noten, zullen volgens N-F ENGELSE ISO 1461 worden gegalvaniseerd.



Alle holle leden zullen zowel binnen als buiten oppervlakten worden gegalvaniseerd. De noten zullen retapped na het galvaniseren en dan geschikt zullen beschermd worden tegen roest door vet zijn.

4. Beschrijving:



Gegalvaniseerd STAAL verminderde POLEN, uniform, 12 opgeruimde regelmatige veelhoekige dwarsdoorsnede. De maximumlengte van één sectie zal 12 meters zijn.



Elk gezicht zal, zonder verstevigers behalve op ladingspunten vlak zijn.



Het staal Polen wordt ontworpen voor het ineenschuiven van misstap-gepaste verbindingen.

Polen worden ontworpen met een minimumaantal verbindingen (verbinding één of twee per pool). Pool-de verbinding zal van het ineenschuiven van type zijn, zal het lassen of het vastbouten niet aangewend worden.



Zal de misstap gezamenlijke lengte niet minder dan 1,5 keer de belangrijkste interne diameter van het hogere element zijn.

Een verwijderbare metaalpool GLB zal bovenop polen worden gepast.

Crossarms in bijlage op hetzelfde niveau op overkanten van de pool zullen symmetrisch over de as van de pool zijn en zullen zijn dusdanig dat elke crossarm kan onafhankelijk worden geïnstalleerd.

Crossarms zullen met pool door gemiddelde worden verbonden van door vangs, bouten en noten. De dwars-wapens zullen recht zijn en zullen een uniform verminderde (acht) opgeruimde regelmatige veelhoekige dwarsdoorsnede 6 hebben

Alle polen zullen van één het aanaarden punt bij een positie ongeveer 50 cm boven grondniveau worden voorzien.


Verpakking & het Verschepen

---


Wij behandelen de hoogste en onderste delen van de pool met een mat of strobaal om het tegen schade aan de gegalvaniseerde oppervlakte te beschermen die tijdens vervoer kan voorkomen. De verpakking kan ook volgens de eisen van cliënten worden gedaan.

Proces van Productie

---

Controle die van Materialen → → snijden die of → Verticale Lassen→ Controle van het Lassen→ Gat vormen buigen die van de Afmetingen→ Flens het Deburring → Calibration→ Proces →-Galvaniseren, Poederdeklaag of het Schilderen → die Recalibration → boren Verpakking → inpassen


FAQ

---



---



Q3. Ik ben een ontwerper; Kunt u me om de te produceren helpen steekproef die wij ontwierpen?

A: Onze opdracht moet onze klanten succesvol helpen zijn. Wij zijn meer dan gelukkig om u te helpen om het even welke problemen oplossen die u kunt hebben.

Q4. Wij willen zijn uw agent voor ons gebied. Het Hoe kan ik is voor dit van toepassing?

A: Gelieve te verzenden uw voorstel en uw bedrijfprofiel naar

Q5. Vertel me over uw bedrijf?

A: Wij zijn een fabrikant en een exporteur van allerlei staalpolen met inbegrip van machtspolen, de polen van de straatverlichting, telecommunicatiepolen en andere staal gebaseerde producten sinds 2000 geweest. Onze producten zijn uitgevoerd naar vele gebieden rond de wereld.

Q6. Hebt u sommige speciaal beleid voor Gemerkte bedrijven?

Onze Survice
1. Wij zullen al uw onderzoeken in 24 werkuren antwoorden.
2. De ervaren personeelsleden zullen al uw vragen in het vloeiende Engels beantwoorden.
3. De aangepaste ontwerpen zijn beschikbaar. UEM & UBM zijn welkom.
