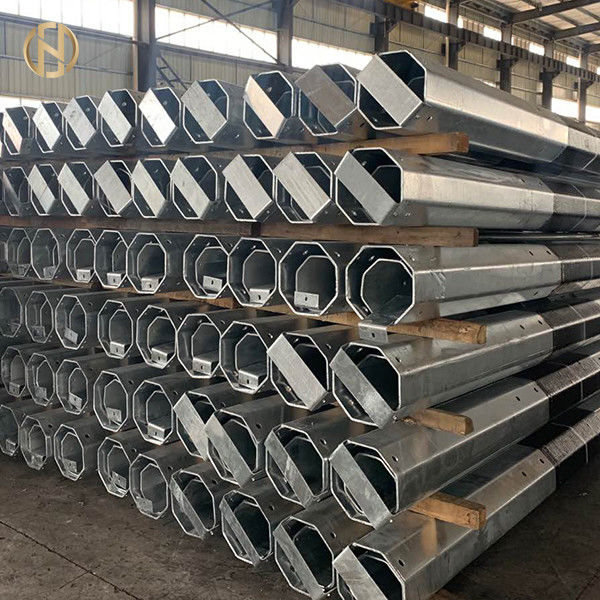

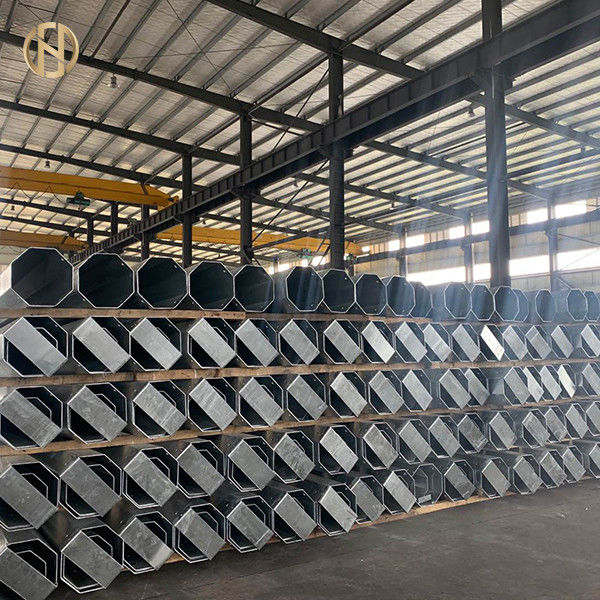

12M Gegalvaniseerde Tubulaire Staal Postklasse 7 1340daN-Veiligheidsfactor 2,0

Deze specificatie voorziet het ontwerp, vervaardiging, die in fabriek, levering, en levering aan plaats voor het Gegalvaniseerde Staal Tubulaire Polen testen.

Het zal de verantwoordelijkheid van de Contractant zijn om materiaal te leveren, dat in alle opzichten de prestatiesspecificatie zal ontmoeten en bevredigende duurzaamheid voor de heersende plaatsvoorwaarden zal hebben.

De Contractant zal al de specifiek niet hierin vermeld of inbegrepen materiaal en arbeid leveren, maar dat noodzakelijk kunnen zijn om eender welk deel van het werk te voltooien of te werken geheel, overeenkomstig de vereisten van deze specificatie.

De gedetailleerde ontwerpregeling van het materiaal zal de verantwoordelijkheid van de Contractant onderworpen aan de goedkeuring van de RREA-Ingenieur zijn.

De Harde Getrokken Koper en Aluminium geleverde Leiders zullen ook volledig aan de volgende RREA-specificaties, namelijk voldoen:

• Algemene het Systeemvoorwaarden van RREA

• De Verpakking en de Verzendingsvereisten van RREA

• RREA-Voorleggingsvereisten

• Normen en Codes

Behalve waar gewijzigd alle uitrusting en materialen in volledige overeenstemming met CEI (de Internationale Elektrotechnische Commissie) de normen en de aanbevelingen en van ISO (Internationale Normalisatie-instelling) zal zijn. Als de relevante normen van CEI of ISO-en de aanbevelingen niet beschikbaar in elk geval zijn of zullen de gevallen dan relevante Britse Normen of de Nationale Normen als beschikbaar van toepassing zijn.

Wanneer CEI, ISO, BSI of de Nationale Normen worden doorverwezen naar de gebruikte uitgave zullen zijn dat huidig op de datum van Offerte, samen met om het even welk die amendement aan die datum wordt uitgegeven.

Verder aan dat boven extra normen is de orde van voorkeur hieronder vermeld: De Internationale Elektrotechnische Commissie van CEI

De Internationale Normalisatie-instelling van ISO

De Britse Normen van BSI

De Nationale Normen van NS (waar beschikbaar) ANSI Amerikaans Nationaal Normeninstituut

Waar het gebruik van een norm buiten CEI, ISO of BSI dan wordt goedgekeurd zal deze norm worden gebruikt, indien van toepassing. Waar andere normen in plaats van de Normen van CEI, van ISO of BSI-worden voorgesteld, zal de bevestiging worden verstrekt dat de bepalingen van de normen gelijkwaardig aan zijn of die van de gelijkwaardige normen van CEI, van ISO of BSI-overschrijden.

De exemplaren van om het even welke die normen ter vervanging van de normen van CEI, van ISO worden voorgesteld of BSI-moeten met de Offerte worden voorgelegd waar nodig van Engelse vertalingen van de aangewezen secties vergezeld gaat.

Niettegenstaande om het even welke beschrijvingen, zullen de tekeningen of de illustraties die met de Offerte, alle details buiten die kunnen voorgelegd te zijn getoond in de ‚Afwijking van het Technische Specificatieprogramma‘ en goedgekeurd door de RREA-Ingenieur worden geacht om de Specificatie en de standaarddiespecificaties en de codes in overeenstemming te zijn met daarin wordt verwezen naar.

Geen vertrek van de specificatie behalve die getoond in de ‚Afwijking van het Technische Specificatieprogramma‘ en goedgekeurd door de RREA-Ingenieur moet zonder de geschreven goedkeuring van de RREA-Ingenieur worden gemaakt.

2.1 werkingsgebied

Deze Technische Beschrijving behandelt het ontwerp, het materiaal, de vervaardiging, de beschermende deklaag, de tests, de inspectie, de verpakking en de levering van gelast om kegeldiestaal monopoles in luchtdistributiesystemen wordt gebruikt. De verwijzing naar specificaties of organisaties samen met om het even welke tekeningen of ladingsdiagrammen zal als een deel van de specificatie worden beschouwd. De poolfabrikant moet verklaarde ISO 9001 zijn.

2.2 verwijzingsnormen

De verwijzing naar normen en/of specificaties hierin zal worden geïnterpreteerd om de recentste revisie te betekenen tenzij genoteerd.

Het ontwerp, de materialen en de vervaardiging van staalpolen zullen recentste uitgave van internationale hierna vermelde Codes en Normen in overeenstemming zijn met:

EN 10149: Warmgewalste vlakke die producten van hoge opbrengststerkte worden gemaakt voor zich het koude vormen

EN 10025: Warmgewalste die producten van niet Technische de leveringsvoorwaarden van het legerings structurele staal worden gemaakt

ISO 898: Mechanische eigenschappen van bevestigingsmiddelen

ACI 318: Bouwverordeningseisen ten aanzien van Structureel Beton

ASTM A123: Standaardspecificatie voor zink (gegalvaniseerd die heet) Deklaag op Producten van Gerold worden vervaardigd, Gedrukt, en Gesmede Staalvormen, Platen, Bars en Stroken

ASCE N°. 72: Het ontwerp van Staaltransmissie Pool structureert (voor verwijzing slechts) ASCE (SE) 48-05: Ontwerp van de Structuren van Pool van de Staaltransmissie

AWS: De Amerikaanse Lassenmaatschappij voor lassen en verwante processen

2.3 ontwerp

• De polen zullen met een geleidelijke en constante versmalling rond-kegel zijn.

• Het longitudinale lassen zou afhankelijk van het vervaardigingsproces moeten worden tot een minimum beperkt. Perifeer lassen toegestaan niet voor schachtenassemblage.

• Het ontwerp zal gebruikt bij voorkeur niet-lineaire die analyse en volgt de richtlijnen en de principes in de handboeken en het Rapport van ASCE over Techniekpraktijk n° worden beschreven 72 en ASCE (SE) 48-05

· Pool-de schachten zullen aan de maximumlengte mogelijk binnen het verschepen en/of vervaardigingsbeperkingen ééndelig zijn. Pool-de schachten die beperkingen overschrijden zullen in verscheidene secties worden ontworpen.

De aangrenzende secties zullen zich door misstapverbindingen aansluiten bij. Polen zullen met een minimumaantal verbindingen worden ontworpen. De misstapverbindingen zullen voor een minimumoverlapping van 1 - 1/2 worden ontworpen keer de binnendiameter van de vrouwelijke sectie bij de verbinding, vanaf ASCE „Rapport Nr 72, Ontwerp van de Structuren van Pool van de Staaltransmissie“ en ASCE (SE) 48-05

· Een verwijderbaar plastic hoogste GLB dat op de bovenkant van de pool moet worden gepast zal worden geleverd.

· Één messingsnoot zal bij de bovenkant van de pool en een andere messingsnoot op het grondniveau worden geplaatst.

· De afbuigingsbeperking bij de dienstlading zal 4% van de hoogte boven grond zijn.

· De hoogste diameterbeperking dat tijdens het ontwerp moet worden toegepast is:

o minimum ..................................................... 200 mm

o maximum ..................................................... 240 mm

· De veiligheidsfactor voor berekening wordt gebruikt die zal zijn:

2.0 ............. voor transversale ladingen

1.5 ............. voor verticale ladingen.

· Polen zullen door ankerbasis worden uitgerust. De ankerbasis zal worden ontworpen om de ladingen van de pool aan de stichting over te brengen. De grondplaat zal aan de pool bij fabriek worden gelast. De ingebedde lengte zal door de het ontwerplading van de ankerbout en de uiteindelijke bandspanning voor 3000 psi-beton (F c) worden bepaald zoals die in de Amerikaanse Concrete InstituutsBouwverordening (ACI 318) wordt gespecificeerd. De ankerbouten zullen samen met polen worden geleverd. Één hoger malplaatje per pooltype en één lager malplaatje per pool (indien nodig) zullen worden verstrekt. De malplaatjes en de ankerbouten zullen geleverde niet gemonteerd zijn.

2.4 algemene normalisatie

2.4 .1 Polen zullen voor gestandaardiseerde waaier in de volgende ladingsklassen worden ontworpen:

Fmax ........................ maximum werkende lading bij 600 mm vanaf bovenkant van pool

2.4 .2 Polen zullen voor gestandaardiseerde lengten worden ontworpen in het volgende van waaier:

8 m, 9 m, 10m, 11 m, 12 m, 13 m en 14 m.

2.5 materiaal

Al materiaal zal met relevante die normen in overeenstemming zijn binnen deze specificatie worden bedoeld.

Het te gebruiken staal zal van rang S500MC volgens EN 10149 zijn. Staalparameters (t<10>

Minimumfy van de Opbrengstspanning .............................. (N/mm2) Minimum Trekspanning 500,00 Fu ............................... 550,00 (N/mm2)

Het alternatieve te gebruiken staal zou van rang S355MC of S315MC volgens EN 10149 moeten zijn.

2.6 vervaardiging

Alle delen die de structuur vormen zullen die overeenkomstig tekeningen worden vervaardigd door de RREA-Ingenieur worden goedgekeurd.

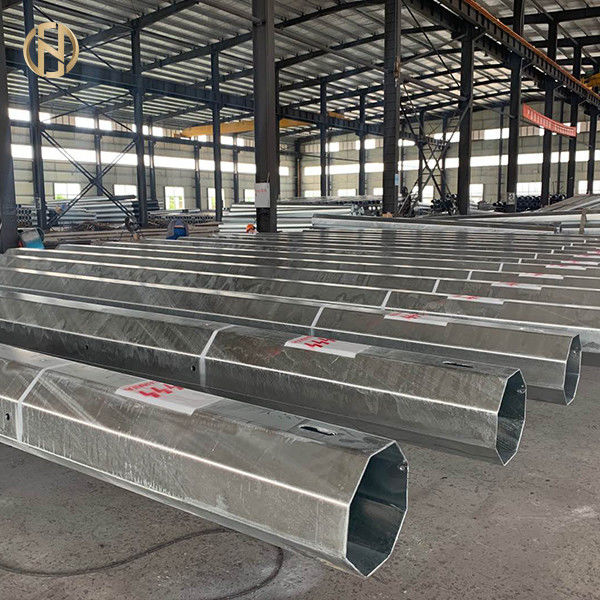

Secties polen worden gemaakt van bladen van staal, besnoeiing aan trapezium, dan koude wordt gevormd om de ronde kegeldwarsdoorsnede of (die 12) opgeruimde regelmatige veelhoekige dwarsdoorsnede gestalte te geven twaalf.

De gevormde plaat zal aan een voldoende grote straal worden gebogen zo zo om het barsten van het materiaal niet te veroorzaken.

Het boren of het ponsen van gaten zal worden gedaan alvorens op zulk een manier te galvaniseren om cilindrische gaten te veroorzaken normaal aan het vliegtuig van het materiaal (door gaten).

2.7 tolerantie

De toegelaten variatie (tolerantie) zal van een verklaarde afmeting, de lengte van elementen, buiten diameter, eerlijkheid, enz. als volgt zijn:

2.8 het lassen

Al lassen zal, zo veel zoals, de AWS-Norm volgen uitvoerbaar is.

De longitudinale lassen zullen minimum van de zestig (60%) percentenpenetratie behalve binnen het vrouwelijke deel van het misstap gezamenlijke gebied hebben waar het percentage van penetratie honderd (100%) percenten zal zijn. Andere lassen zullen filetlassen voor al dikte zijn.

2.9 het galvaniseren

Nadat de vervaardiging volledig is voltooid, zullen de staalpolen hete die onderdompeling zijn aan minimum van 630 g/m2 wordt gegalvaniseerd.

Alle holle leden zullen zowel binnen als buiten oppervlakten worden gegalvaniseerd. Geen dubbele onderdompeling die proces galvaniseren wordt toegestaan.

De ankerbouten zullen aan volledige lengte aan minimum 320 g/m2 worden gegalvaniseerd.

De noten kunnen na het galvaniseren re- wordenonttrokken en geschikt dan beschermd tegen roest door vet. Het galvaniseren zal overeenkomstig ASTM standaarda 123 worden uitgevoerd.

2.10 het merken

Alle delen van polen zullen geschikt gemerkt worden. Allen die na het galvaniseren onuitwisbaar en duidelijk zichtbaar zijn merken zullen. De stukken die deel van een structuur uitmaken zullen die met structuurtype aantal worden gemerkt, door het juiste assemblagepunt en andere identificatietekens wordt gevolgd.

2.11 bitumineuze bescherming

Een extra bitumineuze bescherming tegen ankerplaat aan +1,5 van grondniveau van pool kan de Eisen van de Werkgever van required.146 Sectie VI. zijn

3. INSPECTIE EN TESTS

3.1 algemene inspectie -

De koper be*houdt zich het recht voor het productieproces, om het even welke die typeonderzoeken op het materiaal dat aan RREA moet worden geleverd en om het even welke routinedie specifiektests wordt uitgevoerd te getuigen in de vervaardiging worden vereist en levering van dergelijk materiaal. De leverancier zal vrije toegang tot Koper aan om het even welke plaats verlenen waar dergelijk productieproces, of tests, of type of routinetests plaatsvinden. De leverancier zal plant binnen kosten van dergelijke getuige dragen. De leverancier zal de Koper van een programma van vervaardiging en tests minstens twee weken verstrekken alvorens de gebeurtenissen moeten voorkomen.

3.2 typeonderzoeken

De leverancier zal documentair bewijs in de vorm van Verklaarde Testcertificaten verstrekken dat de de staalpool of delen met succes door een onafhankelijk testend gezag overeenkomstig ASCE (SE) 48-05 of van BS CEI 60652 zijn type-getest. De testcertificaten als bewijsmateriaal van succesvolle voltooiing van typeonderzoeken zullen als deel van de Offerte worden voorgelegd.

3.3 onderzoek en inspectie

• Visueel Onderzoek

• Controle van Afmetingen

• Controle van Lassen

• Controle van Zinkdikte

4. VERPAKKING EN HET VERSCHEPEN

De Leverancier zal voorbereiden, inpakken, zal al materialen en de uitrusting voor verzending zodanig dat zij tegen schade tijdens verzending beschermd zijn en laden en zal zijn verantwoordelijk voor en zal maken goed om het even welk en al schade als gevolg van ongepaste verpakking tot definitieve goedkeuring van de Levering. De punten onderworpen aan open opslag voor verscheidene maanden bij de plaatsen zullen geschikt beschermd worden tegen weerschade.

Elke verzending zal van een lijst van alle delen vergezeld gaan, identificeerbaar door pooltype en aantal.
