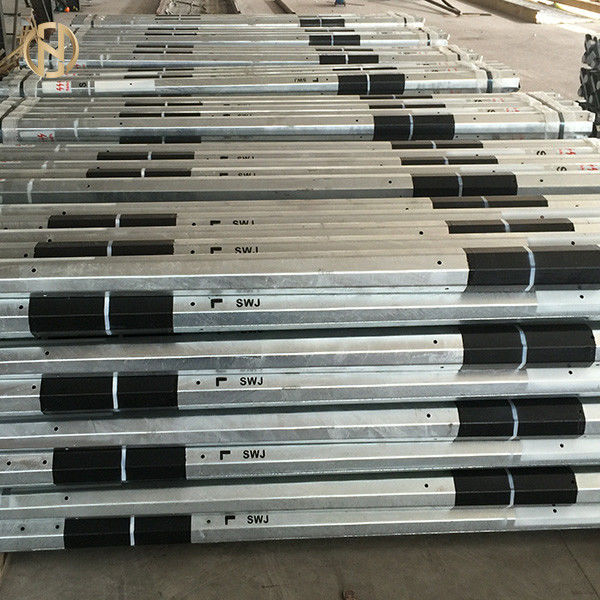

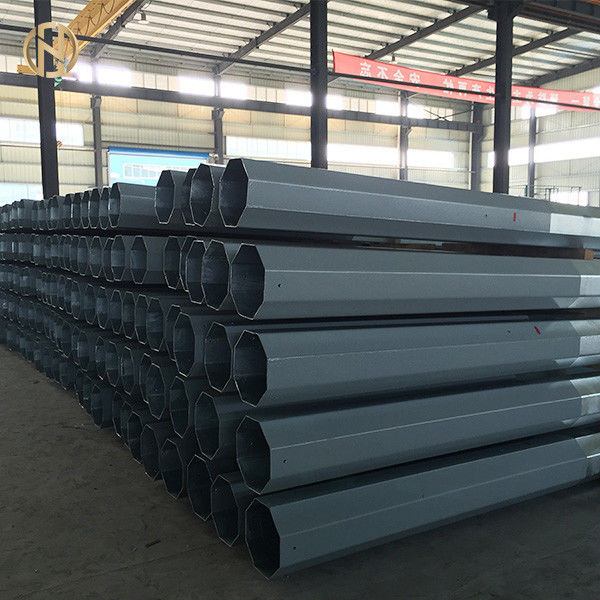

9 meters Tubulair Staalpool voor Laag Voltage Lucht Elektronetwerken

1. Klimaatvoorwaarden:

Het volgende is toepasselijk tenzij anders wordt vermeld:

a. Maximum Omgevingstemperatuur 50 Co

b. Minimum Omgevingstemperatuur -10 Co

c. Ontwerptemperatuur 45 Co

d. Maximum dagelijkse waaier van luchttemperatuur 20 Co

e. Maximumwinddruk 420 n/m2

f. Ijsdikte 10 mm.

g. Sneeuwdalingen 1-4 dagen – 30 cm.

h. Plaatshoogte 01400m ASL

i. Gemiddelde jaarlijkse regenval 40cm in november-April

j. Relatieve vochtigheid in waaier 30 aan 60%.

k. Gemiddeld aantal donderonweren 15 dagen/jaar

l. De heersende windwinter gemiddelde dagelijkse ongeveer 5-8 m/s, met windvlaag tot 30 m/s.

m. Gemiddelde middag 10-13 m/s van de de zomerwind, tijdens ochtend over het algemeen licht en veranderlijk, versnelt de windvlaag aan 30 m/s.

2. Algemene Contractbeschrijving: De tubulaire staalpolen die in het kader van dit contract worden geleverd zullen door de koper worden gebruikt zoals steunen voor het dragen Laag Voltage, Lucht elektrische netwerkleiders.

3. De toepasselijke Normen die als minimumvereistenovereenstemming aan het ENGELSE 10255/2004 middel van BS en astma53/a53m-2012 voor 9met, 9 zullen worden gevolgd ontmoetten polen

4. Vrij van tekorten: Polen zullen goed afgewerkt, schoon en vrij zijn van schadelijk

• De oppervlaktetekorten, beëindigt van de polen zullen zijn gesneden vierkant. Polen zullen recht zijn
• Vlot en cilindrisch.

5. verpakking en verzending:

De verpakking en het verschepen vereisten zullen als volgt worden vervuld:

1. Het lage Voltage, 4,5“ 9m lengte tubulair staal Polen zal in bundels van 6 polen met de regeling van 2 lagen, met 3 polen per laag worden geleverd, en zal vastgebonden worden bij vier (4) plaatsen van gelijke afstanden met het gebruik van grootte 30 mm x 0,8 (min.) mm van staalriemen en noodzakelijke houten separators onderaan de staalriemen.

2. Het lage Voltage, 5,5“9mlengtetubulairstaalPolen zal in bundels van 6 polen met de regeling van 2 lagen, met 3 polen per laag worden geleverd, en zal vastgebonden worden bij vier (4) plaatsen van gelijke afstanden met het gebruik van grootte 30 mm x 0,8 (min.) mm van staalriemen en noodzakelijke houten separators onderaan de staalriemen.

• a- Beschrijving van Polen van het laag Voltage de tubulaire Staal (4,5, 5,5)

De polen zullen van gegalvaniseerde staalbuis worden vervaardigd, waarbij de gegalvaniseerde staalbuis van lasbare structureel staalplaten volgens het ENGELSE 10255/2004 middel van BS zal worden vervaardigd, dat een analyse niet meer dan 0,030% van zwavel toont en niet meer dan 0 .035% fosforachtige hete onderdompeling aan ENGELSE ISO 1461/2009 wordt vereist, 505 gm/m2 of micron dik gelijkwaardig op één gezicht.

De afmetingen van alle gegalvaniseerde staalbuizen zullen tijdens vervaardiging overwegen die in de lijst wordt getoond hieronder:

Pool 4,5 van de materialen Nominale Grootte:

a) Minimumrang van staallv polen ST die een treksterkte voor tonnen hebben niet minder dan 400

n/mm2.

b) Het structurele staal voor hoogste GLB zal hete gegalvaniseerde minimumdikte 2 rond gelaste mm zijn, en geschilderde zilveren kleur.

c) Volledig gegalvaniseerd vóór vervaardiging en geschilderde zilveren kleur twee lagen EPOXY na vervaardiging bij en allen die verbinden lassen.

d) Volledig gegalvaniseerd na vervaardiging voor polen (als optie).

e) Elke pool zal van het cirkel rode kleur merken worden voorzien bestaand uit 20 mm brede Band die bij 2 m van de bodem van de pool wordt gevestigd.

f) Alle polen (galvanisatielaag) zullen na de productie van om het even welke tekorten tijdens SWAGED vrij zijn.

g) De pool zal beer minimumtreksterkte 450 (Kgf) zijn.

Pool 5,5 van de materialen Nominale Grootte:

a) Minimumrang van staallv polen ST die een treksterkte voor tonnen hebben niet minder dan 450 n/mm2.

b) Het structurele staal voor hoogste GLB zal hete gegalvaniseerde minimumdikte 2 rond gelaste mm zijn, en geschilderde zilveren kleur.

c) Volledig gegalvaniseerd vóór vervaardiging en geschilderde zilveren kleur twee lagen EPOXY na vervaardiging bij en allen die verbinden lassen.

d) Volledig gegalvaniseerd na vervaardiging voor polen (als optie).

e) Elke pool zal van het cirkel rode kleur merken worden voorzien bestaand uit 20 mm brede Band die bij 2 m van de bodem van de pool wordt gevestigd.

f) Alle polen (galvanisatielaag) zullen na de productie van om het even welke tekorten tijdens SWAGED vrij zijn.

g) De pool zal beer minimumtreksterkte 500 (Kgf) zijn.

Materialen:

a) Minimumrang van de polen ST die van het staal Lage voltage een treksterkte voor tonnen hebben niet minder dan 500 N/mm2.

b) Het structurele staal voor bovenkant en bodem GLB zal hete gegalvaniseerde minimumdikte 2 rond gelaste mm zijn, en geschilderde zilveren kleur.

c) Volledig gegalvaniseerd vóór vervaardiging en geschilderde zilveren kleur twee lagen EPOXY na vervaardiging bij en allen die verbinden lassen.
