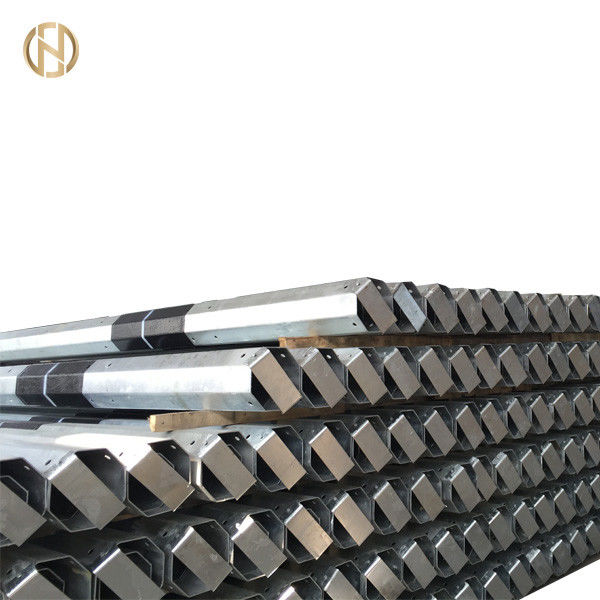

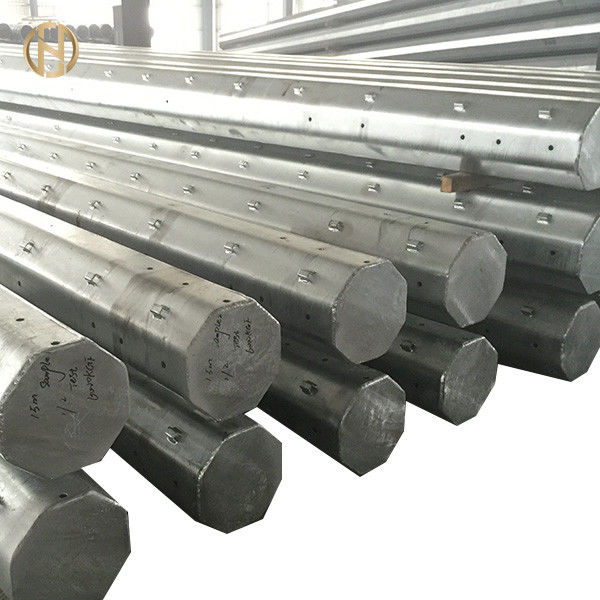

Het lage Voltage galvaniseerde Tubulair Staal Pool 11m 10m met de Certificatie van ISO 9001

1. Klimaatvoorwaarden:

Het volgende is toepasselijk tenzij anders wordt vermeld:

a. Maximum Omgevingstemperatuur 50 Co

b. Minimum Omgevingstemperatuur -10 Co

c. Ontwerptemperatuur 45 Co

d. Maximum dagelijkse waaier van luchttemperatuur 20 Co

e. Maximumwinddruk 420 n/m2

f. Ijsdikte 10 mm.

g. Sneeuwdalingen 1-4 dagen – 30 cm.

h. Plaatshoogte 01400m ASL

i. Gemiddelde jaarlijkse regenval 40cm in november-April

j. Relatieve vochtigheid in waaier 30 aan 60%.

k. Gemiddeld aantal donderonweren 15 dagen/jaar

l. De heersende windwinter gemiddelde dagelijkse ongeveer 5-8 m/s, met windvlaag tot 30 m/s.

m. Gemiddelde middag 10-13 m/s van de de zomerwind, tijdens ochtend over het algemeen licht en veranderlijk, versnelt de windvlaag aan 30 m/s.

2. Algemene Contractbeschrijving:

De tubulaire staalpolen die in het kader van dit contract worden geleverd zullen door de koper worden gebruikt zoals steunen voor het dragen Laag Voltage, Lucht elektrische netwerkleiders.

3. De toepasselijke Normen die als minimumvereistenovereenstemming aan het ENGELSE 10255/2004 middel van BS en astma53/a53m-2012 voor 11met, 10 zullen worden gevolgd ontmoetten polen

4. Vrij van tekorten:

Polen zullen goed afgewerkt zijn, schoon en vrij van schadelijke oppervlakte zullen de tekorten, einden van de polen gesneden vierkant zijn. Polen zullen rechtstreeks vlot en cilindrisch zijn.

5. verpakking en verzending:

De verpakking en het verschepen vereisten zullen als volgt worden vervuld:

1. Het lage Voltage, 11m lengte tubulair staal Polen zal in bundels van 9 polen met de regeling van 3 lagen, met 3 polen per laag worden geleverd, en zal vastgebonden worden bij vier (4)

de plaatsen van gelijke afstanden met het gebruik van staal bindt grootte 30 mm x 0,8 (min.) mm en noodzakelijke houten separators onderaan de staalriemen vast.

2. Het lage Voltage, 10m-lengte tubulair staal Polen zal in bundels van 9 polen met de regeling van 3 lagen, met 3 polen per laag worden geleverd, en zal vastgebonden worden bij vier (4) plaatsen van gelijke afstanden met het gebruik van grootte 30 mm x 0,8 (min.) mm van staalriemen en noodzakelijke houten separators onderaan de staalriemen.

4. Voor het geval dat zal de leverancier binnen Jordanië de vereiste polen door open vrachtwagen worden geleverd, maar voor het geval dat de leverancier buiten Jordanië, de vereiste polen door open containers zal worden geleverd.

6. Het volgende zal worden getest, gebaseerd op de bovengenoemde normen:

a. Materialen en Fabrikanten

b. Chemische Samenstelling

c. Productanalyse

d. Mechanische Eigenschappen

e. Galvanisatieprocédé

f. Product het Merken

g. Supplementaire Vereisten die (test, Efficiënt gebied, Opbrengststerkte, Treksterkte, Verlenging % afvlakken).

h. Afbuigingstest.

i. Dalingstest

j. Het remmen test

7.

a- Beschrijving van Polen van het laag Voltage de tubulaire Staal (4,5, 5,5)

De polen zullen van gegalvaniseerde staalbuis worden vervaardigd, waarbij de gegalvaniseerde staalbuis van lasbare structureel staalplaten volgens het ENGELSE 10255/2004 middel van BS zal worden vervaardigd, dat een analyse niet meer dan 0,030% van zwavel toont en niet meer than0 .035% fosforachtige hete onderdompeling aan ENGELSE ISO 1461/2009 wordt vereist, 505 gm/m2 of micron dik gelijkwaardig op één gezicht.

De afmetingen van alle gegalvaniseerde die staalbuizen zullen tijdens vervaardiging overwegen in de lijst wordt getoond hieronder:

Pool 4,5 van de materialen Nominale Grootte:

a) Minimumrang van staallv polen ST die een treksterkte voor tonnen hebben niet minder dan 400

n/mm2.

b) Het structurele staal voor hoogste GLB zal hete gegalvaniseerde minimumdikte 2 rond gelaste mm zijn, en geschilderde zilveren kleur.

c) Volledig gegalvaniseerd vóór vervaardiging en geschilderde zilveren kleur twee lagen EPOXY na vervaardiging bij en allen die verbinden lassen.

d) Volledig gegalvaniseerd na vervaardiging voor polen (als optie).

e) Elke pool zal van het cirkel rode kleur merken worden voorzien bestaand uit 20 mm brede die Band bij 2 m van de bodem van de pool wordt gevestigd.

f) Alle polen (galvanisatielaag) zullen na de productie van om het even welke tekorten tijdens SWAGED vrij zijn.

g) De pool zal beer minimumtreksterkte 450 (Kgf) zijn.

Pool 5,5 van de materialen Nominale Grootte:

a) Minimumrang van staallv polen ST die een treksterkte voor tonnen hebben niet minder dan 450 n/mm2.

b) Het structurele staal voor hoogste GLB zal hete gegalvaniseerde minimumdikte 2 rond gelaste mm zijn, en geschilderde zilveren kleur.

c) Volledig gegalvaniseerd vóór vervaardiging en geschilderde zilveren kleur twee lagen EPOXY na vervaardiging bij en allen die verbinden lassen.

d) Volledig gegalvaniseerd na vervaardiging voor polen (als optie).

e) Elke pool zal van het cirkel rode kleur merken worden voorzien bestaand uit 20 mm brede die Band bij 2 m van de bodem van de pool wordt gevestigd.

f) Alle polen (galvanisatielaag) zullen na de productie van om het even welke tekorten tijdens SWAGED vrij zijn.

g) De pool zal beer minimumtreksterkte 500 (Kgf) zijn.

b- Beschrijving van Polen van het laag Voltage de tubulaire Staal (11 meter).

De polen zullen van gegalvaniseerde staalbuis worden vervaardigd, waarbij de gegalvaniseerde staalbuis van lasbare structureel gegalvaniseerde staalplaten volgens ASTM A53/A53M − 12 Rangb hete onderdompeling zal worden vervaardigd

8. materialen:

a) Minimumrang van de polen ST die van het staal Lage voltage een treksterkte voor tonnen hebben niet minder dan 500 N/mm2.

b) Het structurele staal voor bovenkant en bodem GLB zal hete gegalvaniseerde minimumdikte 2 rond gelaste mm zijn, en geschilderde zilveren kleur.

c) Volledig gegalvaniseerd vóór vervaardiging en geschilderde zilveren kleur twee lagen EPOXY na vervaardiging bij en allen die verbinden lassen.

d) Volledig gegalvaniseerd na vervaardiging voor polen (als optie).

e) Alle polen (galvanisatielaag) zullen na de productie van om het even welke tekorten tijdens SWAGED vrij zijn.

f) Remmende lading (673) kgf

c- Beschrijving van Polen van het laag Voltage de tubulaire Staal (10 meter).

De polen zullen van gegalvaniseerde staalbuis worden vervaardigd, waarbij de gegalvaniseerde staalbuis van lasbare structureel gegalvaniseerde staalplaten volgens ASTM A53/A53M − 12 Rangb hete onderdompeling zal worden vervaardigd

9. materialen:

a) Minimumrang van de polen ST die van het staal Lage voltage een treksterkte voor tonnen hebben niet minder dan 500 N/mm2.

b) Het structurele staal voor bovenkant en bodem GLB zal hete gegalvaniseerde minimumdikte 2 rond gelaste mm zijn, en geschilderde zilveren kleur.

c) Volledig gegalvaniseerd vóór vervaardiging en geschilderde zilveren kleur twee lagen EPOXY na vervaardiging bij en allen die verbinden lassen.

d) Volledig gegalvaniseerd na vervaardiging voor polen (als optie).
