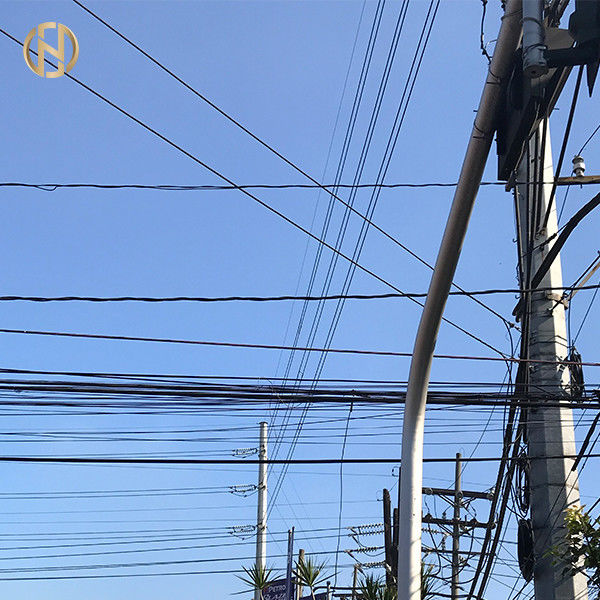

33KV 11M van het de Hoogspanningsnut van Steel Utility Pole 990daN de Macht Pool

33KV 11M Steel Utility-van het de polennut van de pool990dan HV lijn de Macht Pool

1.0 WERKINGSGEBIED

Deze specificaties behandelen het ontwerp, techniek, vervaardiging, assemblage, die bij de werken van de fabrikant testen alvorens het bericht van staalpolen, dwarswapenassemblage, kerelreeksen, gevaarsplaten, GI aar het aanaarden reeksen voor van de van de de poollijn, Opschorting en Spanning van 33kV Enige Montage geschikt voor AAC-Leider voor gebruik op 3, 50 Herz, de stevig aangeaarde Luchtlijnen van 33kV faseert.

• Het ontwerp en het vakmanschap zullen de beste techniekpraktijken in overeenstemming zijn met om bevredigende prestaties door de levensduur te verzekeren.
• Om het even welke die materiaal en uitrusting niet specifiek in deze specificatie wordt verklaard maar die voor bevredigende verrichting van het materiaal noodzakelijk is zullen worden geacht om worden omvat tenzij specifiek uitgesloten en zullen zonder enige extra kosten worden geleverd. De componenten die identieke classificatie hebben zullen verwisselbaar zijn. De bieder moet de testende faciliteiten leveren beschikbaar bij de werken van de fabrikant.

2.0 NORMEN

De de de staalpolen, de dwarswapenassemblage, de dwarssteunassemblage en wapens van de poolwacht, de kerelreeksen, het aanaarden reeksen enz. zullen in overeenstemming zijn met de relevante CEI-normen en die een andere gelijkwaardige neutrally aanvaardbare Internationale hieronder vermelde Normen (zoals tot op heden omhoog gewijzigd zullen) op de materialen en de processen in de productie van dit materiaal worden gebruikt van toepassing zijn:

Wanneer er een verschil in de Normen is zullen de stringentste criteria van toepassing zijn.

3.0 MATERIALEN, BOUWdetails EN VAKMANSCHAP

• De materialen in de vervaardiging van al materiaal worden gebruikt zullen nieuwe en beste kwaliteit en klasse het meest geschikt voor prestaties in de gespecificeerde omstandigheden die zijn.
• Het staal voor vervaardiging van divers materiaal wordt zal in overeenstemming met de algemene vereisten met betrekking tot de levering van gelegde die materialen zijn in relevante internationale normen wordt gedaan gebruikt die.
• Het materiaal overeenkomstig ISO-13520:2015 wordt geanalyseerd of andere relevante internationale norm zal zwavel en geen fosforachtige inhoud van meer dan 0,060% die elk tonen.
• Het materiaal zal goed afgewerkt, schoon en vrij zijn van schadelijke oppervlaktetekorten. De einden van staalpolen, hoeksecties enz. zullen gesneden vierkant zijn en zullen recht zijn.
• De de de bouten, noten & pakwasmachines en bundel van de kereldraad & de dwarsdraad van de wapenwacht zullen hete die onderdompeling zijn vanaf ISO-1461:2009 (en) wordt gegalvaniseerd of andere relevante internationale normen. De kwaliteit van zink zal minstens de rang van Zn zijn 98 in ISO-752:2004 wordt gespecificeerd dat. De zinkdeklaag zal adherent, vlot, redelijk ononderbroken en vrij zijn helder van dergelijke onvolmaaktheden en stroom, as en afval, opneming, vlok en zwarte vlek, pukkels, klonterigheid en looppas.
• De staalpolen zullen hete die onderdompeling zijn met minimum 125 microndikte wordt gegalvaniseerd van zinkdeklaag en staalgrondplaten met minimum 125 die microndikte van zinkdeklaag over het algemeen vanaf ASTM A123 en vanaf relevante internationale normen wordt getest.
• De artikelen zullen minimum 4 onderdompelingen van één minieme duur weerstaan. De uniformiteit van gegalvaniseerde deklaag zal door de preecetest worden bepaald zoals die in ASTM A123 wordt voorgeschreven.
• Opschorting en Spannings de Montage zal van Aluminiumlegering worden gemaakt en alle noten - en - bouten zullen van hete onderdompelings gegalvaniseerd staal met minimumdikte van zinkdeklaag van 85 micron vanaf ISO-10684:2004 (en) Deel XIII of ander relevante internationale normen worden gemaakt.

4.0 DE SPECIFIEKE TECHNISCHE VEREISTEN VAN DIVERS MATERIAAL

4.1 staal Polen

De koper kan bij zijn discretie de ontwerp en vervaardigingsgegevens van één of meerdere types van polen leveren noodzakelijk voor vervaardiging en het testen van polen door de leverancier of kan alternatief de bieder vragen om de optimale ontwerpen van polen uit te werken en in dat geval voor leg de gedetailleerde ontwerpberekeningen op ‚formaat‘ voor controle en overzicht door Werkgever uitblinken.

Het ontwerp van Polen zal bij voorkeur vanaf ASCE-Handboek 72/SEI - 48 - 05 of andere relevante internationale normen worden uitgewerkt en worden gecontroleerd. Polen zullen en volledig voorzien van pool hoogste GLB en grondplaat pre- wordengeboord.

4.1.1 specifiek Bouwvereiste

4.1.1.1 Polen zal worden ontworpen om de slechtste mogelijke combinatie van gelijktijdige lading van te weerstaan

• Zijladingen die uit windkrachten op leiders bestaan die aan windspanwijdten, windkracht op isolatie, windkracht op pool en maximumleiderspanning beantwoorden.
• Verticale ladingen die uit pool zelf-gewicht bestaan, gewichten van leiders, isolatie, dwars-wapen, extra materiaal, lijnwachter en samenpersende kracht toe te schrijven aan reactie van verblijven waar toepasselijk.

4.1.1.2-de Staalpolen voor HV (33 kV), gemengde HV/LV zullen voor de volgende types en de toepassingen worden uitgewerkt:

• De contractant zal het gedetailleerde ontwerp voorleggen & is de tekening van pool voor elk boven bovengenoemde 33kV-Transmissielijn ter goedkeuring van Cliënt en steekproeftekening die afmeting & configuratie tonen ingesloten.
• Polen zullen aan de dimensionale lengte en pool hoogste die ladingsvereisten vanaf de ontwerpparameters voldoen in deze specificatie worden vermeld. De afmetingen over vlakten voor bovenkant en bodem voor alle polen zijn vermeld in deze specificatie/tekeningen als aangewezen ontwerp om één afmeting voor elk type van poollengte te gebruiken voor zover ontwerp & het werk de ladingscriteria met. is.

4.1.1.5 die Lading werken

De werkende Lading van een pool hierin gespecificeerd die en als de lading wordt gedefinieerd die wanneer toegepast bij 250 mm onder bovenkant de maximum toelaatbare spanning in de pool zal veroorzaken, zal op elke pool worden gemerkt.

• De standaardpolen zullen geschikt voor de gespecificeerde die toepassingen zijn op de ontwerpparameters worden gebaseerd in Lijst 2, 3 & 4 worden gegeven.
• A door gat van 14 mm-diameter zal in elke pool bij een hoogte van 300 mm boven de het planten diepte voor het aanaarden worden verstrekt. De plaats van gat bij een hoogte van 300 mm zal die van de Werkgever wordt goedgekeurd worden gekregen alvorens van de polen productie.

De Grondplaten van 4.1.1.8

Alle polen zullen tijdens bouw op m-20, PCC-stootkussen van minimumdikte worden geplaatst 75 mm en algemene afmetingen ongeveer 150 mm meer dan de dimensie van de buitenkantbodem van de pool.

Alternatief; de polen zullen van afzonderlijke vierkante die staalgrondplaat worden voorzien van staal vanaf relevante Normen wordt vervaardigd. Min. dikte van grondplaten zal niet minder dan 6 mm zijn. De ontwerpberekeningen van dikte van staalgrondplaten zullen voor controle en overzicht door Werkgever worden voorgelegd.

4.1.1.9 Guying

Polen voor kleine hoekplaatsen (0 - 30°) zullen zelfstandig zijn. Nochtans; de polen voor grotere hoek en eindplaatsen op un-inhabited gebieden kunnen van Ankerkerels worden voorzien plaatsten de richting van bi-sector van de hoek bij hoekplaatsen of lengte wijs bij de eindplaatsen. In de gewoonde in gebieden worden de kerels niet toegestaan; maar samen mechanisch de beveiligde Stutten of twee polen kunnen worden opgesteld.

4.1.1.10 Fabrications en eindigt

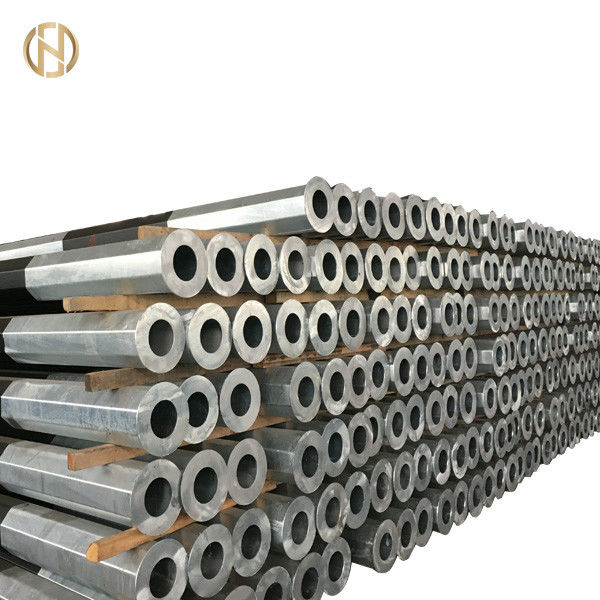

• Polen zullen door koude van staalplaten van aangewezen grootte en lengte binnen worden vervaardigd aan achthoekige vorm te buigen en zullen uitkiezen onophoudelijk gelaste verbinding. Het lassen zal in een inerte atmosfeer bij voorkeur onder een stikstofjasje worden gedaan.

ii. Al lassen, knipsel, het machinaal bewerken, en de vervaardiging zullen voorafgaand aan galvanisatie worden gedaan.

• De Polen zullen recht zijn, vlot, achthoekig en kegel en zullen goed afgewerkt zijn, schoon, en vrij van burs, inkepingen en andere oppervlaktetekorten.
• De gaten en het aanaarden de regelingen zullen vanaf structuurtekeningen worden verstrekt. Al gaten en de poolbovenkant zullen met plastic stoppen/strak worden geblokkeerd die plastic GLB passen om ingang te vermijden van water in de holte van de pool.
• Twee m-12 het aanaarden nagels plaatsten diametraal tegenovergesteld en gelijk gelast met interne oppervlakte van de pool; voltooi met GI m-12 Noot, Bout, Vlakte en de reeks van de de Lentewasmachine, zal elk op 2700 mm onder poolbovenkant en niveau het onder de grond van 500 mm in HV-lijnpolen en op 400 mm onder poolbovenkant en niveau het onder de grond van 500 mm voor LV lijnpolen worden verstrekt.

vi. zal het grondniveau met een 12 mm brede verfstrook allen rond in zwarte kleur worden gemerkt.

• Een prototypepool vanaf goedgekeurd ontwerp zal bij een gemachtigd goedgekeurd testbed vanaf CEI worden vervaardigd en worden getest: 60652 of kunnen wederzijds tot breukbelasting in aanwezigheid van de inspecteurs van de Cliënt worden goedgekeurd alvorens met massavervaardiging van de polen te werk te gaan.

4.1.1.11-Ontwerpparameters en Factor van Veiligheid

Tolerantie

i. lengte

De tolerantie op de lengte zal als volgt zijn:

De gebeëindigde pool zal niet uit eerlijkheid door meer dan 1/600 van zijn lengte zijn.

De rollende en snijdende tolerantie voor warmgewalste staalproducten zal relevante internationale normen in overeenstemming zijn met.
