11m 11kV-33kV Heet Verzinkte Stalen Elektriciteitspaal – Q235B / Q355B Achtkante Nutspaal voor Middenspanningsbovengrondse Lijnen

H1:11m 11kV-33kV Warmbad Verzinkte Stalen Elektriciteitspaal – Q235B / Q355B Achthoekige Nutspaal voor Middenspanningsbovenleidingen

H2:Productoverzicht

De 11m stalen elektriciteitspaal is een van de meest gezochte en breed gespecificeerde hoogtes in Zuidoost-Azië. Van Maleisië's uitbreidende distributienetwerken tot Indonesië's plattelands elektrificatieprogramma's en de Filipijnse NEA-standaardprojecten, de 11m paal is de aangewezen oplossing voor middenspanningsbovenleidingen.

Onze 11m warmbad verzinkte stalen elektriciteitspaal is speciaal gebouwd voor 11kV en 33kV distributienetwerken. Vervaardigd uit Q235B (standaard) of Q355B (upgrade) staal, met een achthoekig taps toelopend ontwerp, ISO 1461 warmbad verzinking (≥85μm), 160 km/u tyfoonbestendigheid, en optioneel twee-delig ontwerp voor vereenvoudigde logistiek. Deze paal biedt de optimale balans tussen hoogte, sterkte en kosteneffectiviteit voor de meest veeleisende distributieprojecten in de regio.

H2:Het Probleem

• Onvoldoende paalhoogte voor overspanningsvereisten – 9m palen kunnen soms niet voldoen aan de vereiste geleiderafstanden boven wegen, rivieren en obstakels. 11m biedt de extra marge die nodig is voor veiligheid en naleving.

• Corrosie in omgevingen met hoge luchtvochtigheid – Het tropische klimaat van Zuidoost-Azië met een jaarlijkse regenval van meer dan 2.000 mm en een luchtvochtigheid van bijna 100% versnelt de staalafbraak. Verf- en epoxycoatings falen snel; ondermaatse verzinking kan de zware omstandigheden in de regio niet weerstaan.

• Tyfoon-geïnduceerde storingen – Onderontworpen palen bezwijken tijdens stormen, wat leidt tot uitgebreide stroomuitval en kostbare reparaties.

• Logistieke uitdagingen – Langere palen vereisen zorgvuldige planning voor hantering en transport. Twee-delige ontwerpen lossen dit probleem op.

• Inconsistente kwaliteit – Zonder adequate kwaliteitsmanagementsystemen en verificatie door derden, varieert de paalkwaliteit sterk tussen leveranciers.

H2:De Oorzaak

1. Hoogtebeperkingen van kortere palen – 9m palen bieden mogelijk niet voldoende speling voor 33kV-lijnen die wegen of rivieren kruisen. 11m is de minimale hoogte gespecificeerd in veel Zuidoost-Aziatische distributienormen.

2. Onvoldoende corrosiebescherming – Veel leveranciers gebruiken verzinking onder de 70μm, wat onvoldoende is voor naleving van ISO 1461 in tropische omgevingen. Zoutneveltestduur van minder dan 1.500 uur garandeert geen langdurige bescherming.

3. Generiek windontwerp – Standaard palen ontworpen voor winden van 120 km/u falen in de tyfoonzone van Zuidoost-Azië. Een ontwerp voor 160 km/u is essentieel.

4. Logistieke beperkingen – 11m enkelvoudige palen kunnen moeilijk te transporteren zijn in afgelegen gebieden met smalle wegen. Twee-delige ontwerpen met spie-verbindingen lossen deze uitdaging op.

H2:De Oplossing

✅ Optimale 11m hoogte – Biedt superieure geleiderafstanden voor 11kV en 33kV lijnen. Voldoet aan of overtreft de spelingvereisten voor wegovergangen, rivieroverspanningen en stedelijke installaties.

✅ Materiaal flexibiliteit – Q235B (kosteneffectief, binnenlandse toepassingen) of Q355B (hoge sterkte, kust tyfoonzones).

✅ Superieure corrosiebescherming – ISO 1461 warmbad verzinking met ≥85μm zinklaag. Zoutneveltest ≥1.500 uur. 25-30 jaar levensduur.

✅ 160 km/u tyfoonbestendigheid – Ontworpen voor het extreme weer in Zuidoost-Azië. Achthoekige vorm minimaliseert windweerstand. Veiligheidsfactor 2.0.

✅ Flexibel sectieontwerp – Verkrijgbaar als enkelvoudige sectie of twee-delig met spie-verbinding/flensverbinding voor eenvoudig transport en montage ter plaatse.

✅ Gecertificeerde Kwaliteit – Onze fabriek is ISO 9001 gecertificeerd. Producten worden vervaardigd volgens internationale normen en kunnen op verzoek worden geverifieerd door laboratoria van derden (SGS, BV). Lassen voldoet aan AWS D1.1 vereisten.

H2:Specificaties

H2:Toepassing

🏗️ Stedelijke en voorstedelijke distributie – 11m palen bieden optimale speling voor 11kV-33kV lijnen langs stadsstraten en voorstedelijke wegen.

🌾 Plattelandsnetwerkuitbreiding – Door de overheid gesteunde plattelands elektrificatieprojecten in Indonesië, de Filipijnen en Vietnam specificeren 11m palen voor middenspanningsdistributie.

🏭 Industriële zones – Betrouwbare stroomvoorziening voor fabrieken, magazijnen en industrieterreinen.

🌉 Weg- en rivierovergangen – 11m hoogte biedt voldoende geleiderafstanden voor het oversteken van wegen, spoorwegen en kleine waterwegen.

🏘️ Woonontwikkelingen – Nieuwe woonwijken en commerciële ontwikkelingen vereisen robuuste distributie-infrastructuur.

☀️ Hernieuwbare energieprojecten – Collectorlijnen voor zonneparken en windprojecten gebruiken 11m palen voor middenspanningsnetwerken.

H2:Hoe het werkt

(Hetzelfde als Product 1 – vormen, verzinken, sectieontwerp, funderingsintegratie.)

H2:Hoe te kiezen

H2:Veelgestelde Vragen

V1: Waarom 11m kiezen boven 9m?

11m biedt extra geleiderafstanden voor 33kV-lijnen, wegovergangen en overspanningen over obstakels. In veel Zuidoost-Aziatische normen is 11m de minimale gespecificeerde hoogte voor middenspanningsdistributie. De extra hoogte maakt ook langere overspanningen tussen palen mogelijk, waardoor het totale aantal palen dat voor een project nodig is, wordt verminderd.

V2: Is Q235B voldoende voor 11m 33kV palen?

Voor binnenlandse gebieden met ontwerpsnelheden van de wind ≤120 km/u en standaard belastingen is Q235B voldoende. Echter, voor kust tyfoonzones of zware geleiderbelastingen (bijv. dubbele 33kV-circuits), raden we Q355B aan vanwege de 50% hogere vloeigrens.

V3: Wat is het voordeel van een twee-delig ontwerp?

Een twee-delig ontwerp met spie-verbinding maakt eenvoudiger transport mogelijk, vooral in afgelegen gebieden met smalle wegen of beperkte toegang. Secties worden ter plaatse gemonteerd met spie-verbindingen – er is geen lassen vereist. Dit vermindert de transportkosten en vereenvoudigt de installatie.

V4: Kunnen deze palen worden gebruikt voor zowel 11kV als 33kV?

Ja. Hetzelfde paalontwerp kan zowel 11kV als 33kV lijnen ondersteunen met geschikte dwarsbalkconfiguraties en isolator specificaties. Wij bieden aangepaste dwarsbalkontwerpen op basis van uw specifieke geleidertype, circuitconfiguratie en belastingsvereisten.

V5: Kunt u SGS-inspectie regelen voor verzending?

Absoluut. We verwelkomen inspecties door derden in onze faciliteit voor verzending. SGS, BV of een geaccrediteerd inspectiebureau kan de verzinkingsdikte, las kwaliteit, afmetingen en materiaal samenstelling verifiëren. Volledige inspectierapporten worden verstrekt.

Verpakking & Verzending

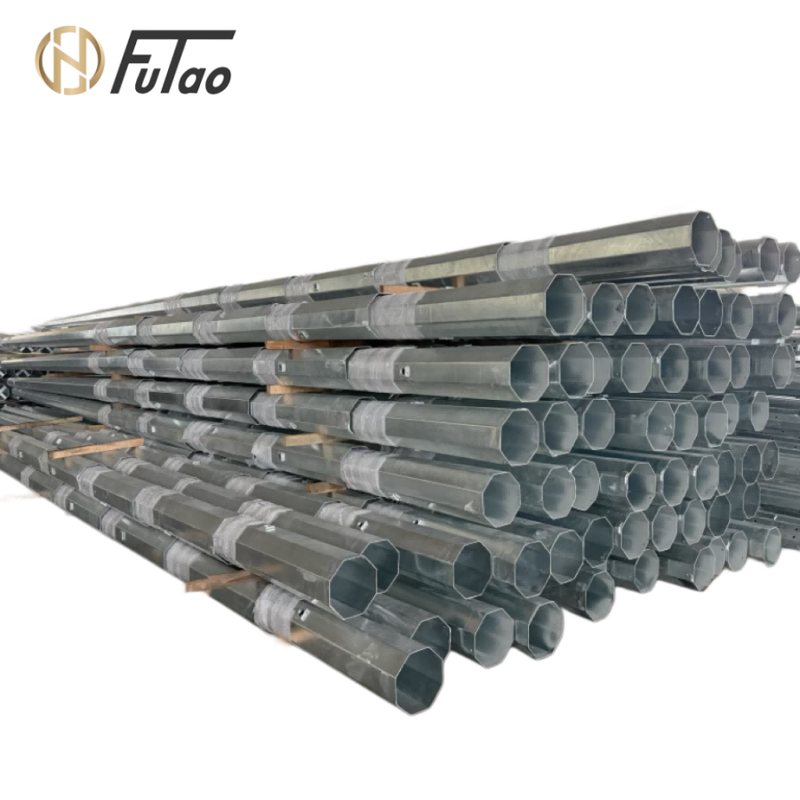

We bedekken de boven- en onderkant van de paal met een mat of strobalen om deze te beschermen tegen schade aan het verzinkte oppervlak dat tijdens transport kan optreden. Verpakking kan ook worden gedaan volgens de eisen van de klant.

Productieproces

Verificatie van materialen → Snijden → Vormen of buigen → Verticaal lassen → Verificatie van afmetingen → Flenslassen → Gat boren → Kalibratie→ Ontbramen → Verzinken, poedercoaten of schilderen → Herkalibratie → Schroefdraad snijden → Verpakking

Onze Service

1. We zullen al uw vragen binnen 12 werkuren beantwoorden.
2. Ervaren medewerkers beantwoorden al uw vragen in vloeiend Engels.
3. We hebben een ervaren en professioneel ontwerpteam. UEM & UBM zijn welkom.
4. Exclusieve en unieke oplossingen kunnen aan onze klanten worden geboden door onze goed opgeleide en professionele ingenieurs en medewerkers.
5. Speciale korting of commissie en bescherming van de verkoop worden geboden aan onze distributeurs.
6. State-of-the-art fabriek met zeer gespecialiseerde machines gericht op de productie van diverse soorten stalen palen met meer dan 20 jaar ervaring en expertise om u kwaliteitsproducten te leveren die u kunt vertrouwen tegen concurrerende prijzen.
7. We hebben ons eigen inspectieteam om de kwaliteit te controleren.
