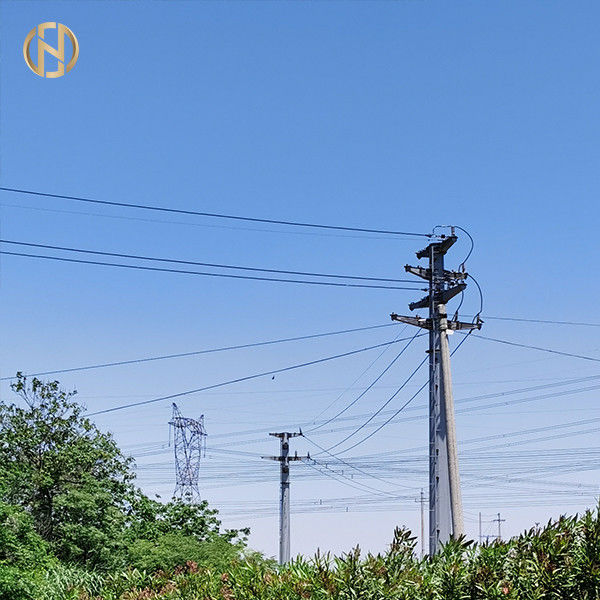

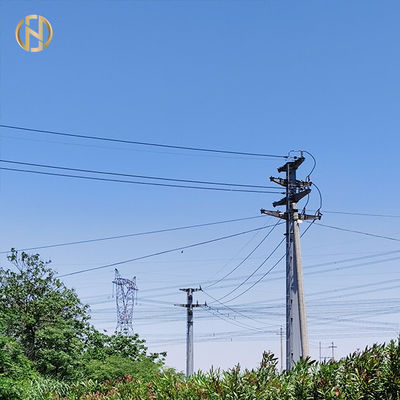

Multi Piramidale Kegelnuts Elektromacht Pool

138KV dubbele Kring Pool 30-60degree met grondplaat en M48-Ankerbout







Kostuum voor	Elektriciteitstoebehoren
Vorm	Multi-piramidaal, Columniform, veelhoekig of kegel
Materiaal	Normaal Q345B/A572, minimumopbrengst strength>=345n/mm2 Q235B/A36, minimumopbrengst strength>=235n/mm2 Evenals Warmgewalste rol van Q460, ASTM573 GR65, GR50, SS400, SS490, aan ST52-
Veiligheidsfactor	Veiligheidsfactor voor het leiden van wijn: 8 Veiligheidsfactor voor het aan de grond zetten van wijn: 8
Ontwerplading in Kg	300~ 1000 Kg appliced aan 50cm van aan pool
Tekens	De naam palte door rivert of lijm, graveert, maakt vanaf klantenvereisten in reliëf
Oppervlaktebehandeling	De hete onderdompeling galvaniseerde na ASTM A123, de macht van de kleurenpolyester of een andere norm door vereiste cliënten.
Verbinding van Polen	Tussenvoegselwijze, binnenflenswijze, de gezamenlijke wijze van aangezicht tot aangezicht.
Ontwerp van pool	Tegen aardbeving van rang 8
Windsnelheid	160 Km/Hour. 30 m /s
Lengte van per sectie	Binnen 14m die zich eens zonder misstapverbinding vormen











































































Productomschrijving

---

Ontworpen voor 132.138, lucht de transmissielijnen van 69kv 110KV. De douanepolen met douanedimensies kunnen indien nodig worden ontworpen. Onze binnenshuis ingenieurs moeten hier helpen. Tevreden om klantenservice voor om het even welke onderzoeken te contacteren kunt u hebben.





Specifieke Details

---

STAAL POLEN	VERENIG me	GEWAARBORGDE WAARDEN
POOL-TYPE		Rechtstreeks		Hoek		Doodlopend
Hoeveelheid	pce	24		14		6
Fabrikant		CO. VAN DE HET METAAL STRUCTUREEL EENHEID VAN YIXING FUTAO, LTD		CO. VAN DE HET METAAL STRUCTUREEL EENHEID VAN YIXING FUTAO, LTD		CO. VAN DE HET METAAL STRUCTUREEL EENHEID VAN YIXING FUTAO, LTD
Productieplaats		CHINA, JIANGSU, YIXING-STAD		CHINA, JIANGSU, YIXING-STAD		CHINA, JIANGSU, YIXING-STAD
Normen	-	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700	NFEN10025/GB/T 700
Staalkwaliteit		S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500	S500 / Q500
Hete galvaniserende norm		ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461	ISO 1461
Dimensionnement mécanique des ligues
Aantal kringen		1	1	1	1	1	1
Type van isolatoren		OPSCHORTING	OPSCHORTING	ANKER	ANKER	ANKER	ANKER
Hoek	º	0	0	45	45	90	90
Standaardspanwijdte	m	200	200	200	200	200	200
Windspanwijdte	m	220	220	220	220	220	220
Gewichtsspanwijdte	m	250	250	250	250	250	250
De leider verzakt bij 85°C	m
Dwarswapenvorm		Driehoek	Driehoek	drapeau	drapeau	drapeau	drapeau
Hoogte van laagste dwarswapen	m	15.6	15.6	15.6	15.6	15.6	15.6
Minimum verticale afstand tussen leiders en pool	m	1.1	1.1	2	2	2	2
Verticale afstand tussen meest highgest leider en gronddraad	m	2.2	2.2	2.2	2.2	2.2	2.2
Winddruk bij gemiddelde temperatuur (25°C)	daN/m2	58	58	58	58	58	58
De aërodynamische coëfficiënt van Polen		2.8	2.8	2.8	2.8	2.8	2.8
Leider aërodynamische coëfficiënt		1	1	1	1	1	1
Veiligheidscoëfficiënt		2	2	2	2	2	2
Materiaal		Gevouwen metaalblad	Gevouwen metaalblad	Gevouwen metaalblad	Gevouwen metaalblad	Gevouwen metaalblad	Gevouwen metaalblad
Dwarsdoorsnede		Octogonal	Octogonal	Octogonal	Octogonal	Octogonal	Octogonal
Hoogte van de grond	m	20	20	22	22	22	22
Hoogste buitendiameter	mm	240	240	270	270	300	300
Bodem buitendiameter	mm	510	510	920	920	1200	1200
Aantal secties	mm	2	2	3	3	3	3
Dikte (bovenkant/bodem)	mm	4 / 6	4 / 6	6 / 8/10	6 / 8/10	6 / 10/10	6 / 10/10
Totaal gewicht	kg	1150	1268	3300	3560	4670	4980
Diepte van stichting	m	2.6	2.6	2	2	2	2

Extra Details

---

Ontwerpcode: Amerikaanse Standaardasce/sei 48-11

Ontwerpsoftware: Tevreden:stellen-POLEN software

De uitvoerdekking: Van Azië en de Stille Oceaan, Centraal & Zuid-Amerika, Europa, Midden-Oosten, Afrika

Het testen: De ladingstests kunnen op plaats indien nodig worden uitgevoerd



Productieproces

---

Controle die van Materialen → → snijden die of → Verticale Lassen→ Controle van van het het Lassen→ Gat van de Afmetingen→ Flens de Kaliberbepaling → van Drilling→ het Deburring Proces →-Galvaniseren, Poederdeklaag of het Schilderen → die Recalibration → vormen buigen Verpakking → inpassen

Productdetails

---



Het testen

---
