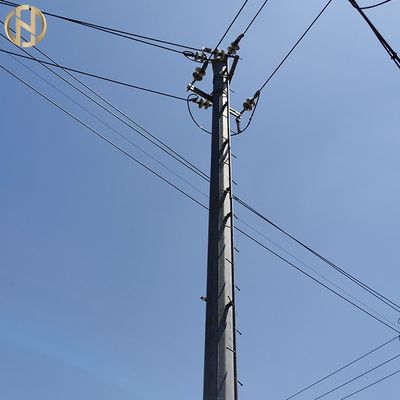

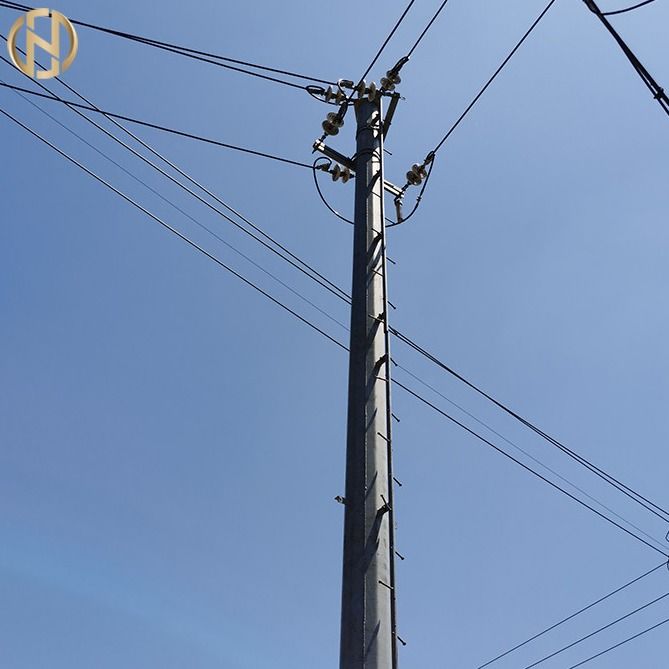

Het Tubulaire Staal Pool van 161KV Q420 355Mpa voor de Lijn van de Machtstransmissie

                                van de de Machtstransmissie van 161kv monopoles de Gegalvaniseerde van het de lijn Elektrostaal Tubulaire Toren Pool

Productomschrijving

De producten zijn hierboven van de de Machtstransmissie van 1161kv monopoles de Gegalvaniseerde van het de lijn Elektrostaal Tubulaire Toren Pool voor   KPONE-HET PROJECT GHANA VAN DE MACHTSevacuatie

• SPECIALE TECHNISCHE SPECIFICATIES VOOR MONOPOLE TRANSMISSIElijn



  • Voorwoord



  Het onderhavige Document toont mogelijk lijnvoorontwerp voor het project, maar om het even welk definitief ontwerp van de lijn voor het project zal door gespecialiseerde lijnontwerper worden gedragen en volledig en formeel zal goedgekeurd worden door GRIDCo. Deze specificaties zijn supplementair aan de specificaties van de transmissielijn op voorwaarde dat en zouden samen met hen moeten worden gelezen.



  • Werkingsgebied



  Het project impliceert de bouw van twee dubbele lijnen van de kringstransmissie (ongeveer 7km en 5km respectievelijk op zelfstandige dubbele de lijntorens die van de krings (gelijkstroom) monopole transmissie 1 die HAAGDOORNleiders van x 604mm2 AAC met de monopole torens gebruiken met twee de optische draad van de vezelgrond worden gepast (OPGW) shieldwires.



  De bieders worden aangemoedigd om afwisselende specificaties/tekeningen voor zelfstandige dubbele kring voor te leggen monopoles en zullen van hen dienovereenkomstig voor evaluatie zoals vervangingen de prijs vaststellen.



  C) Specificatie van staal monopoles: 1. Ontwerpvoorwaarden:



  De ladingsbomen die, voor elk ladingsgeval tonen, verticale, zullen transversale en longitudinale die ladingen op monopole worden toegepast zullen zijn zoals die in de technische beschrijvingen worden beschreven zijn.

  De materiële gedeeltelijke veiligheidsfactor γM wordt toegepast voor berekening van dwarsdoorsneden op opbrengstspanning van staal volgens en50341-1.

  Polen-de analyse zal tweede orde (of P - Λ) analyse en het controleren van het lokale ontzetten volgens ASCE-rapport N° 72 omvatten. De berekeningsnota zal aan GRIDCo ter goedkeuring worden uitgegeven en worden voorgelegd.

  Polen worden berekend met een beperking van afbuiging gelijk aan 8% van hoogte onder ingecalculeerde ladingen (cf. EN 50341 § 7.4.5.1 .3).



  2. De tubulaire Materialen van Staalpool:

  Alle materialen zullen nieuw en overeenkomstig relevante die normen zijn binnen deze specificatie worden bedoeld.



  MATERIALENlijst
  PUNT	NORM	minimum OPBRENGSTspanning Fy (Mpa)	minimum TREKspanning Fu (Mpa)	OBSERVATIE t = dikte
  Polen-schacht en grondplaat en wapens	ENGELSE 10,025 S355 J0 *	355 345 335 325	470-630 470-630 470-630 470-630	t = 16 16 < t="40" 40="">
  Ankerbouten	Cl 6-8 ISO 898	480	600



  (*) overeenkomstig N-F A 35,503, Klasse 1 de analyse van het Chemische samenstellingsproduct van Klasse 1:

  Si	=	0,030	%
  Si + 2,5 P	=	0,090	%



  De mechanische kenmerken en de chemische samenstelling van bladstaal zullen door de Certificaten van de Molentest worden bevestigd; deze certificaten zullen aan § 3,1 naleven. B VAN EN 10204/ISO 10474.

  3. Productie:



  De secties polen worden gemaakt van bladen van staal, besnoeiing aan trapezen, dan koude wordt gevormd om de twaalf opgeruimde regelmatige veelhoekige dwarsdoorsnede gestalte te geven die.

  De gevormde plaat zal aan een voldoende grote straal worden gebogen zo zo om het barsten van het materiaal niet te veroorzaken.



  3.1. Lassen

  De fabrikant zal voor het bepalen en voor het ontwikkelen van juiste technieken die in de lassenverrichtingen moeten worden gebruikt verantwoordelijk zijn.



  Al lassen zal dat door lassers, lassenexploitanten en tackers worden uitgevoerd voor het type van uit te voeren lassen worden gekwalificeerd. De kwalificaties zullen EN1090 of AWS D1 in overeenstemming zijn met. 1.



  Al lassen zal overeenkomstig EN1090 EXC2 en EN1090 EXC3 voor schacht worden uitgevoerd om flens, met inbegrip van procedurekwalificatie te baseren.



  Het lassen zal door het schild metal-arc, gas beschermde stroomkern, gasschild worden gedaan metal-arc of onder:dompelen-boogprocessen.



  3.1.1. Longitudinale Lassen

  De longitudinale lassen zullen minimum van de zestig (60%) percentenpenetratie behalve op misstap gezamenlijk gebied van vrouwelijke sectie hebben waar de penetratie 100% zal zijn.



  3.1.2. Schacht aan Grondplaatlassen (als relevant)

  De schacht zal om plaatlassen van een flens te voorzien lassen van de honderd percenten (100%) penetratie voor grondplaat zijn als de dikte van de schacht of meer dan 6mm gelijk is.

  Als de dikte van de schacht minder dan 6mm is, zal de schacht aan grondplaatlassen filetlassen zijn.



  3.1.3. Ander Materiaal

  Deze lassen zullen filetlassen voor alle dikten volgens tekeningen zijn.


  3.2. Tolerantie

  • Beteken buitendiediameters, op misstap gezamenlijk niveau worden gemeten: ± 1% met het minimum van ±2 mm
  • Ovaal maken: het dimensionale die percentage voor twee die metingen wordt genoteerd tussen twee loodrechte diameters op misstap gezamenlijk niveau worden genomen: minder dan 3% [(dmaxi-Dmini) /Dmaxi < 3="">
  • Lengte van poolelementen: - 25 mm/+75 mm
  • Ledeneerlijkheid: minder dan 0.2% van de lengte van het 1 meterlid (2 mm per meter)
  • Het verdraaien: minder dan 1,5 graden per 3 van de lidmeters lengte
  • Plaats van gaten: ± 1% op lengten op onze goedkeuringstekeningen die worden vermeld



  3.3 galvanisatie



  Nadat de vervaardiging volledig is voltooid, zal het Staal Polen hete gegalvaniseerde onderdompeling zijn. Het dubbele onderdompelen zal niet toegestaan worden.



  Alle materialen, behalve bouten, schroeven, noten, zullen volgens N-F ENGELSE ISO 1461 worden gegalvaniseerd.



  Alle holle leden zullen zowel binnen als buiten oppervlakten worden gegalvaniseerd. De noten zullen retapped na het galvaniseren en dan geschikt zullen beschermd worden tegen roest door vet zijn.



  4. Beschrijving:



  Gegalvaniseerd STAAL verminderde POLEN, uniform, 12 opgeruimde regelmatige veelhoekige dwarsdoorsnede. De maximumlengte van één sectie zal 12 meters zijn.



  Elk gezicht zal, zonder verstevigers behalve op ladingspunten vlak zijn.



  Het staal Polen wordt ontworpen voor het ineenschuiven van misstap-gepaste verbindingen.

  Polen worden ontworpen met een minimumaantal verbindingen (verbinding één of twee per pool). Pool-de verbinding zal van het ineenschuiven van type zijn, zal het lassen of het vastbouten niet aangewend worden.



  Zal de misstap gezamenlijke lengte niet minder dan 1,5 keer de belangrijkste interne diameter van het hogere element zijn.

  Een verwijderbare metaalpool GLB zal bovenop polen worden gepast.

  Crossarms in bijlage op hetzelfde niveau op overkanten van de pool zullen symmetrisch over de as van de pool zijn en zullen zijn dusdanig dat elke crossarm kan onafhankelijk worden geïnstalleerd.

  Crossarms zullen met pool door gemiddelde worden verbonden van door vangs, bouten en noten. De dwars-wapens zullen recht zijn en zullen een uniform verminderde (acht) opgeruimde regelmatige veelhoekige dwarsdoorsnede 6 hebben

  Alle polen zullen van één het aanaarden punt bij een positie ongeveer 50 cm boven grondniveau worden voorzien.



  De toegang tot bovenkant van pool wordt verleend door stappen of ladder en anti-valt apparaat.

  Een identificatieplaatje zal op polen worden genageld; deze markering toont:

  • Fabrikantennaam
  • Type en Lengte van pool
  • Jaar van productie
  • Ordeverwijzing

De tekeningen die alle details tonen zullen door Fabrikant worden voorbereid en zullen voorgelegd worden aan Klant ter goedkeuring.

En fabriek die niet voorafgaand aan geschreven goedkeuring van tekeningen beginnen lanceren de vervaardigen zal.

5. Inspectie en het testen:

5.1. Controle van afmetingen

Betreffende het vereiste van afmetingen, zullen die alle secties en delen volgens de tolerantie worden gecontroleerd in relevante clausule van deze Technische Beschrijving wordt vermeld.

5.2. Controle van lassen

Alle lassen zullen visueel gecontroleerd worden. Op twijfelachtige gebieden, zullen de kleurstof doordringende tests uitgevoerde acc zijn. aan klasse 2 van N-F testen EN 1289 of de magnetische deeltjes acc. aan klasse 2 van N-F-EN 1291.

5.3. Controle van zinkdikte

De naleving aan de vereisten van de deklaagdikte zal worden gecontroleerd van magnetische acc van de diktemaat. AAN N-F ENGELSE ISO 1461.

5.4. Inspectiedossier

Alle documenten met betrekking tot de baan zullen worden ingediend en vier exemplaren y van het dossier zullen aan GRIDCo worden verstuurd voorafgaand aan het verschepen.

Deze documentatie zal minstens omvatten:

• De certificaten van de molentest van staalplaten en bladen
• Traceability gegevens van materiaal versus secties polen
• Dimensionaal controlerapport
• Het rapport van lassencontroles
• Zink en het schilderen het rapport van de diktecontrole

EXTRA INFORMATIE

• De spanwijdten – normaal, wind, gewicht, afwijkingshoeken/eindhoeken voor de monopole torens hetzelfde als voor XX zal zijn, YY en ZZ-types zoals gespecificeerd in de technische beschrijvingen. Bovendien moeten de bieders een eind monopole toren met een afwijkingshoek van 900 omvatten gebruikend de parameters van het typezz ontwerp.
• De technische beschrijvingen voor XX, YY en ZZ-roostertorens moeten voor het ontwerp van monopoles (verzak & spanningen, ladingsberekeningen) worden gebruikt.
• De polymere isolatie zal voor de monopole torens worden gebruikt. De lengte van isolatiekoorden zal ontruiming en creepage aan vereisten voldoen. De dubbele isolatiekoorden zullen gebruikte een helemaal spanningstorens en voor weg/spoorweg/riviercrossings zijn. De koorden van de polymeerisolatie zullen volledig met de van de leiderspanning en opschorting reeksen, een boog vormende hoornen enz. komen
• De grondtypes zijn hetzelfde als die gespecificeerd voor de roostertorens in de technische beschrijvingen.
• De kenmerken van 48 kernen OPGW zullen voor de ontwerpen worden gebruikt.
• De monopole torens zullen volgens internationale normen worden getest.

Verpakking & het Verschepen


Wij behandelen de hoogste en onderste delen van de pool met een mat of strobaal om het tegen schade aan de gegalvaniseerde oppervlakte te beschermen die tijdens vervoer kan voorkomen. De verpakking kan ook volgens de eisen van cliënten worden gedaan.

Proces van Productie

Controle die van Materialen → → snijden die of → Verticale Lassen→ Controle van het Lassen→ Gat vormen buigen die van de Afmetingen→ Flens het Deburring → Calibration→ Proces →-Galvaniseren, Poederdeklaag of het Schilderen → die Recalibration → boren Verpakking → inpassen
