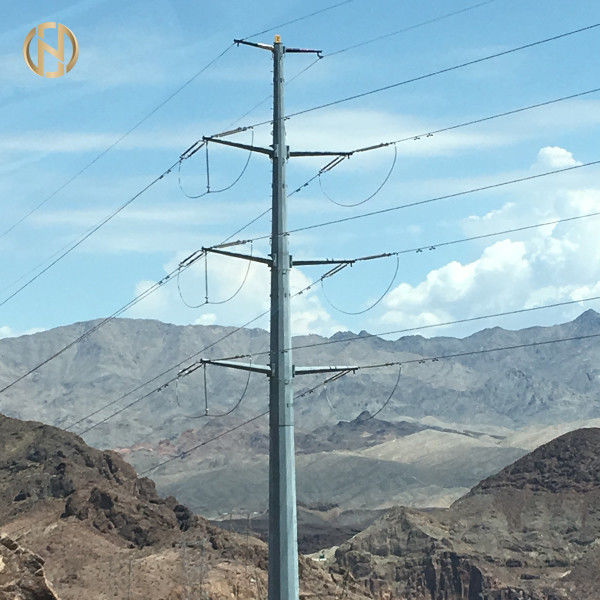

Hete Onderdompelings Gegalvaniseerde Macht Pool 166KV 38m voor de Lijn van de Machtstransmissie

38m gegalvaniseerde machtspool, 166kv-Staal Pool voor de Lijn van de Machtstransmissie

Productomschrijving

De producten zijn hierboven 38m gegalvaniseerde machtspool, 166kv-Staal Pool voor de Lijn van de Machtstransmissie

Productspecificaties
38m gegalvaniseerde machtspool, 166kv-Staal Pool voor de Lijn van de Machtstransmissie
Materiaal
.) GRONDPLATEN 1
De Rang E van ASTM A633
Norm voor de Genormaliseerde Lage Platen Met hoge weerstand van het Legerings Structurele Staal
YS 415 minimum
TS (550 - 690)
Het minimum van Gr 18%

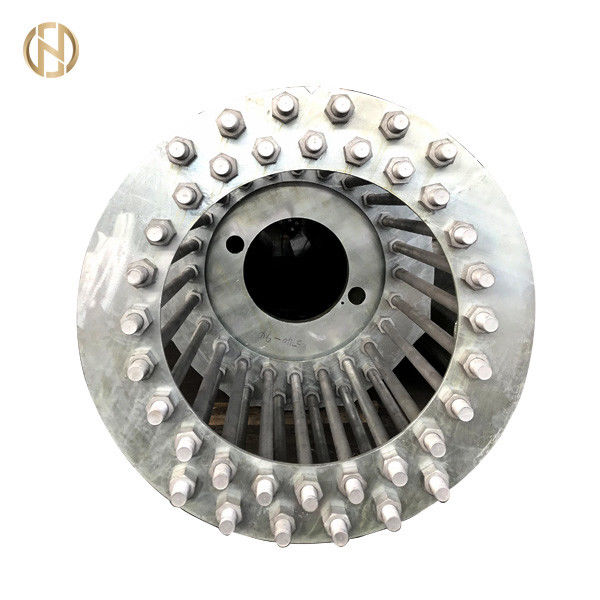

2.) ANKERbouten
Rang 75 van ASTM A615
Norm voor Misvormde en Duidelijke Kolen-staalbars voor Concrete Versterking
YS 520 minimum
TS 690 minimum
Het minimum van Gr 6%
3.) NUTS VAN DE ANKERbout
De Rang C van ASTM A563
Norm voor Koolstof en Legeringsstaalnoten
Bewijslading = 993 N/mm2-minimum
Hardheid: Brinell (143 - 352)/Rockwell (B78 - C38)
4 DIE.) NUTS AAN DE GROND ZETTEN
Type 304 van ASTM A276
Norm voor Austenitic Roestvrij staalbevestigingsmiddelen
YS 207 minimum
TS 518 minimum
Het minimum van Gr 20%
5.) LASSENmateriaal
AWS D1.1 E70XX
YS 400 minimum
TS 480 minimum

De specificatieverwijzing de volgende normen


Verpakking & het Verschepen


Wij behandelen de hoogste en onderste delen van de pool met een mat of strobaal om het tegen schade aan de gegalvaniseerde oppervlakte te beschermen die tijdens vervoer kan voorkomen. De verpakking kan ook volgens de eisen van cliënten worden gedaan.


Tests

Typeonderzoeken (essais DE qualification)

• De prestatietests van polen zullen door de leverancier worden gedragen.
• EDCL vereist dat de volgende prestatietests in aanwezigheid van een vertegenwoordiger van EDCL vóór de eerste levering moeten worden geleid.

Deklaagkwaliteitscontrole:

Overeenkomstig de normen of het equivalent van ISO 1461: Diktecontrole van galvanisatiedeklaag en Kwaliteitscontrole van zink (bad van galvanisatie).

Tests aangaande polen (Mechanische tests)

De niet destructieve buigende test (het controleren van de elastische die grens), het is het controleren van weerstaat van de pool aan een spanning F wordt onderworpen op de bovenkant van de ingebedde pool wordt toegepast; F = (nominale trekspanning x veiligheidsfactor) + gefingeerd

Druk van de wind.

Methode van test:

De methode bestaat uit het stijgen langzaam en regelmatig de lading op de pool van 0 aan F wordt toegepast, en ondertussen nota nemend van de variatie van verzak (het buigen van pool) beantwoordend aan de volgende ladingen die: 25% F, 50% F, 75% F, 80% F, 90% F EN 100% F.

Na het duren van 1 Mn onder de lading F, wordt de pool gelost langzaam en regelmatig tot zonder commissie (nul lading). Het residu verzakt zal neer worden genoteerd. De test is bevredigend als het residu overschrijdt geen 2% van verzakt beantwoordend aan de lading van 100% F verzakt, en noch de wanorde noch de misvorming op de pool verschijnen.

Brekende Test

De ladingen worden toegepast op de pool reeds aan de afbuigingstest in dezelfde omstandigheden wordt onderworpen zoals gespecificeerd die, nochtans wordt de vooruitgang van de ladingen uitgevoerd onophoudelijk en non-stop tot de poolonderbreking die voorkomt.

De waarde van de lading die tot pool het breken leiden zal neer worden genoteerd. De breekweerstand moet aan of hoger dan F. gelijk zijn.

Kwaliteitscontrole van staal

Een rapport met betrekking tot de kwaliteit van staal voorgenomen voor productie van de bevolen polen, en overeenkomstig staalkwaliteitscontrole van standaard of gelijkwaardig EN 10025 moet aan EDCL worden verstrekt.

Acceptatietests

De acceptatietests zullen in fabriek worden gedaan en zullen door de leverancier worden gedragen. De tests zullen die door verklaringen worden gesanctioneerd door de huidige delen worden ondertekend. EDCL be*houdt zich het recht voor om in deze tests worden vertegenwoordigd.

De bemonstering zal overeenkomstig de bepalingen van de internationale norm en op de volgende basis worden gedaan:

• Niveau van controle: S2
• Normale eenvoudige controle: het is verondersteld dat het bewegen zich aan verminderde of versterkte controle overeenkomstig de bepalingen van de bovengenoemde norm zal worden gedaan.
• Aanvaardbaar Niveau van kwaliteit (ALQ): 2.5. Het bewegen zich van normale controle aan verminderde of versterkte controle zal overeenkomstig de internationale norm worden gemaakt.

De acceptatietests zullen de volgende tests omvatten:

A. visueel en dimensionaal toezicht op polen; gebeëindigde visuele aspecteninspectie

• Goed afgewerkt lassen: blarenafwezigheid, het vullen en knipsels van het solderen van draad.
• Goed afgewerkte galvanisatie: het ontbreken van extra dikte, naalden, blijft stroom, het toetreden en zwarte vlekken.

B. afmetingeninspectie

• Dimensionale Kenmerken: Hoogte, afmetingen bij het hoogste eind en de basis.
• Aanwezigheid van mechanische bescherming bij de bovenkant en bij de basis van de pool.
• Diktecontrole van galvanisatiedeklaag. Overeenkomstig de internationale norm.


Proces van Productie

Controle die van Materialen → → snijden die of → Verticale Lassen→ Controle van het Lassen→ Gat vormen buigen die van de Afmetingen→ Flens het Deburring → Calibration→ Proces →-Galvaniseren, Poederdeklaag of het Schilderen → die Recalibration → boren Verpakking → inpassen
