12 kanten Gegalvaniseerde Eelectric-Macht Pool 35m 110FT Goed afgewerkt Lassen

12 kanten Gegalvaniseerde Eelectric-Macht Pool 35m 110FT Goed afgewerkt Lassen

Productomschrijving

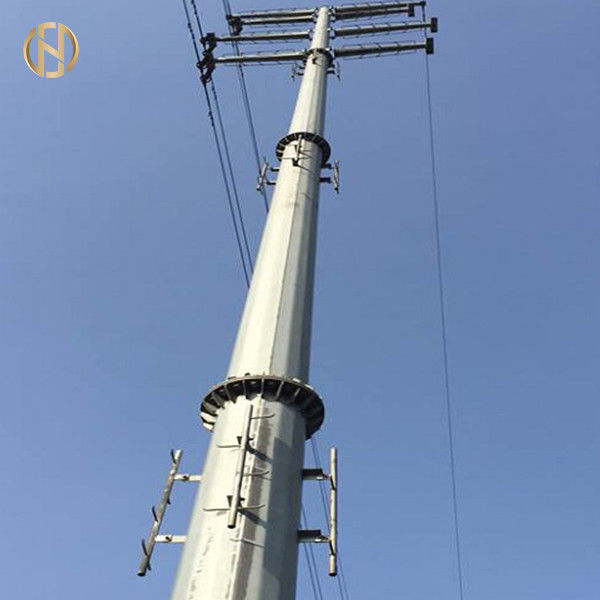

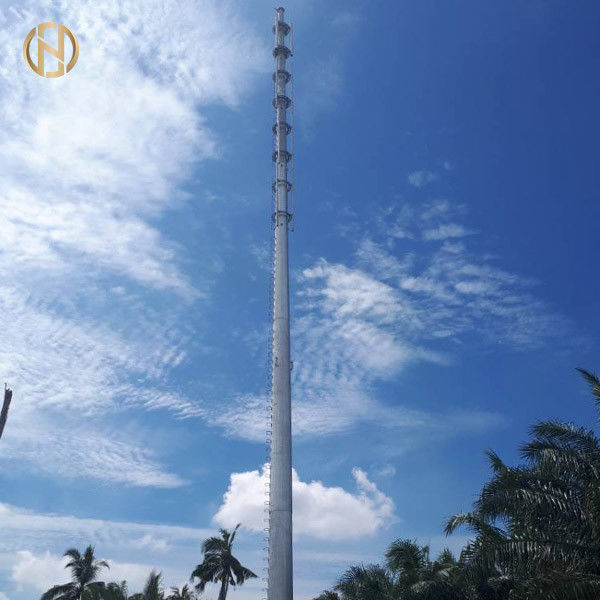

De producten zijn hierboven 35m, 110ft HDG Gegalvaniseerd Electric Power Staal Pool voor de Lijn 12side van de Machtstransmissie

• De producten worden ontworpen en volgens structurele normen vervaardigd
• Slechts kan ons bedrijf volgens deze globale productienormen naleven wat ons een rand over onze concurrenten geeft
• De producten zijn hete die onderdompeling volgens de normen van ISO wordt gegalvaniseerd 1461/ASTM A123
• Pool-schachtmateriaal: ASTM GR65, GR50

Om overeenkomstig ALSTUBLIEFT software te ontwerpen, zullen wij de volgende ontwerpparameters vereisen:

1. De operationele windsnelheid van het gebied waar de pool zal worden gebruikt
2. De Antennelading en de hoogte van de pool
3. De totale hoogte van de pool zelf

Productspecificaties
35m, 110ft HDG Gegalvaniseerd Electric Power Staal Pool voor van het de Lijn12side zuiden van de Machtstransmissie amerciamarkt.

Materiaal
.) GRONDPLATEN 1
De Rang E Q460D van ASTM A633 of gelijke
 Norm voor de Genormaliseerde Lage Platen Met hoge weerstand van het Legerings Structurele Staal
YS 415 minimum
TS (550 - 690)
Het minimum van Gr 19%
2.) ANKERbouten
ASTM A615 sorteert 75, rang 8,8
 Norm voor Misvormde en Duidelijke Kolen-staalbars voor Concrete Versterking
YS 520 minimum
TS 690 minimum
Het minimum van Gr 6%
3.) NUTS VAN DE ANKERbout
De Rang C van ASTM A563
Norm voor Koolstof en Legeringsstaalnoten
Bewijslading = 993 N/mm2-minimum
Hardheid: Brinell (143 - 352)/Rockwell (B78 - C38)
4 DIE.) NUTS AAN DE GROND ZETTEN
Type 304 van ASTM A276
Norm voor Austenitic Roestvrij staalbevestigingsmiddelen
YS 207 minimum
TS 518 minimum
Het minimum van Gr 20%
5.) LASSENmateriaal
AWS D1.1 E70XX
YS 400 minimum
TS 480 minimum

De specificatieverwijzing de volgende normen


Verpakking & het Verschepen


Wij behandelen de hoogste en onderste delen van de pool met een mat of strobaal om het tegen schade aan de gegalvaniseerde oppervlakte te beschermen die tijdens vervoer kan voorkomen. De verpakking kan ook volgens de eisen van cliënten worden gedaan.


Tests

Typeonderzoeken (essais DE qualification)

• De prestatietests van polen zullen door de leverancier worden gedragen.
• EDCL vereist dat de volgende prestatietests in aanwezigheid van een vertegenwoordiger van EDCL vóór de eerste levering moeten worden geleid.

Onderzoeken van de polen (visuele en dimensionale controle)

• Dimensionale Kenmerken: de hoogte, afmetingen bij het hoogste eind en de basis, eerlijkheid van pool.
• Gebeëindigde aspecteninspectie:
• goed afgewerkt lassen: ontbreken van blaren het vullen en knipsels („colmatage et bouture“) van het solderen van draad.
• goed afgewerkte Galvanisatie: het ontbreken van extra dikte, naalden, stroom blijft, het toetreden en zwarte vlekken.
• Noteringen en aanwijzingen.
• Aanwezigheid van mechanische bescherming bij de bovenkant en bij de basis van de pool.
• Aanwezigheid van het aanaarden van terminals

Deklaagkwaliteitscontrole:

Overeenkomstig de normen of het equivalent van ISO 1461: Diktecontrole van galvanisatiedeklaag en Kwaliteitscontrole van zink (bad van galvanisatie).

Kwaliteitscontrole van staal

Een rapport met betrekking tot de kwaliteit van staal voorgenomen voor productie van de bevolen polen, en overeenkomstig staalkwaliteitscontrole van standaard of gelijkwaardig EN 10025 moet aan EDCL worden verstrekt.

Acceptatietests

De acceptatietests zullen in fabriek worden gedaan en zullen door de leverancier worden gedragen. De tests zullen die door verklaringen worden gesanctioneerd door de huidige delen worden ondertekend. EDCL be*houdt zich het recht voor om in deze tests worden vertegenwoordigd.

De bemonstering zal overeenkomstig de bepalingen van de internationale norm en op de volgende basis worden gedaan:

• Niveau van controle: S2
• Normale eenvoudige controle: het is verondersteld dat het bewegen zich aan verminderde of versterkte controle overeenkomstig de bepalingen van de bovengenoemde norm zal worden gedaan.
• Aanvaardbaar Niveau van kwaliteit (ALQ): 2.5. Het bewegen zich van normale controle aan verminderde of versterkte controle zal overeenkomstig de internationale norm worden gemaakt.

De acceptatietests zullen de volgende tests omvatten:

A. visueel en dimensionaal toezicht op polen; gebeëindigde visuele aspecteninspectie

• Goed afgewerkt lassen: blarenafwezigheid, het vullen en knipsels van het solderen van draad.
• Goed afgewerkte galvanisatie: het ontbreken van extra dikte, naalden, blijft stroom, het toetreden en zwarte vlekken.

B. afmetingeninspectie

• Dimensionale Kenmerken: Hoogte, afmetingen bij het hoogste eind en de basis.
• Aanwezigheid van mechanische bescherming bij de bovenkant en bij de basis van de pool.
• Diktecontrole van galvanisatiedeklaag. Overeenkomstig de internationale norm.


Proces van Productie

Controle die van Materialen → → snijden die of → Verticale Lassen→ Controle van het Lassen→ Gat vormen buigen die van de Afmetingen→ Flens het Deburring → Calibration→ Proces →-Galvaniseren, Poederdeklaag of het Schilderen → die Recalibration → boren Verpakking → inpassen
