de Gegalvaniseerde Electric Power Post van 110KV 138KV HDG voor de Lijn van de Machtstransmissie

                             110KV 138KV HDG gegalvaniseerde elektrische stalen paal voor krachtoverbrengingslijn



product beschrijving

---

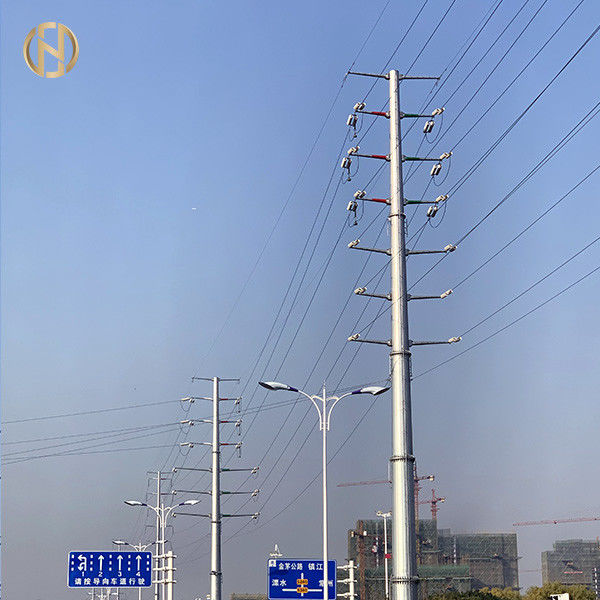

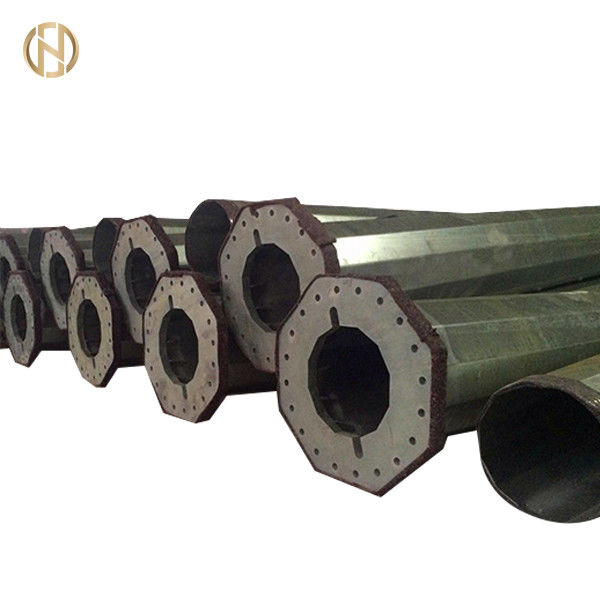

De bovenstaande producten zijn 110kv 138kv transmissielijn achthoekige gegalvaniseerde stalen stroompaal

• Producten worden ontworpen en vervaardigd volgens structurele normen
• Alleen ons bedrijf kan voldoen aan deze wereldwijde productienormen, wat ons een voorsprong geeft op onze concurrenten
• De producten zijn thermisch verzinkt volgens de ISO 1461/ASTM A123-normen
• Materiaal paalschacht: ASTM GR65,GR50

Om te ontwerpen in overeenstemming met PLS-software, hebben we de volgende ontwerpparameters nodig:

---

1. De operationele windsnelheid van de regio waar de mast zal worden gebruikt
2. De antennebelasting en hoogte van de paal
3. De totale hoogte van de paal zelf

product specificaties

110kv 138kv Gegalvaniseerde stalen paal voor filippijnse markt NEA, Meralco



Materiaal

1.) GRONDPLATEN

ASTM A633 klasse E

Standaard voor genormaliseerde constructiestaalplaten met hoge sterkte en lage legering

Minimaal YS 415

TS (550 - 690)

EL 18% minimaal

2.) ANKERBOUTEN

ASTM A615 klasse 75

Standaard voor vervormde en gewone koolstofstalen staven voor betonwapening

Minimaal YS 520

TS 690 minimaal

EL 6% minimaal

3.) ANKERBOUTMOEREN

ASTM A563 klasse C
Standaard voor moeren van koolstof en gelegeerd staal
Proefbelasting = minimaal 993 N/mm2
Hardheid: Brinell (143 - 352) / Rockwell (B78 - C38)

4.) AARDMOEREN

ASTM A276 type 304

Standaard voor austenitische roestvrijstalen bevestigingsmiddelen

Minimaal YS 207

TS 518 minimaal

EL 20% minimaal

5.) LASMATERIAAL

AWS D1.1 E70XX

Minimaal YS 400
TS 480 minimaal



De specificatie verwijst naar de volgende normen

ASCE/SEI 48:	Ontwerp van constructies van stalen transmissiepalen
BS EN ISO 1461:	Thermisch verzinkte coatings op gefabriceerde artikelen van ijzer en staal.Specificatie en testmethoden.
ASTM A123:	Standaardspecificatie voor zink (heet verzinkt) coating op ijzer- en staalproducten
ASTM A 153/A153M:	Standaardspecificatie voor zink (heet verzinkt) coatings op ijzeren en stalen hardware



Verpakking & verzending

---



We bedekken de boven- en onderkant van de paal met een mat of strobaal om deze te beschermen tegen schade aan het gegalvaniseerde oppervlak die tijdens het transport kan optreden.Verpakking kan ook worden gedaan volgens de wensen van de klant.



Testen

Typetesten (essais de kwalificatie)

• De prestatietests van masten zijn voor rekening van de leverancier.
• EDCL vereist dat de volgende prestatietests moeten worden uitgevoerd in aanwezigheid van een vertegenwoordiger van EDCL vóór de eerste levering.

Onderzoeken van de palen (visuele en dimensionale controle)

• Dimensionale kenmerken: de hoogte, afmetingen aan de bovenkant en de basis, rechtheid van de paal.
• Gebeëindigde aspectinspectie:
• goed afgewerkt laswerk: afwezigheid van blaasjesvulling en snijwonden ("colmage et bouture") van soldeerdraad.
• goed afgewerkt Galvanisatie: afwezigheid van extra dikte, naalden, vloeiresten, voegen en zwarte plekken.
• Markeringen en indicaties.
• Aanwezigheid van mechanische bescherming aan de boven- en onderkant van de paal.
• Aanwezigheid van aardingsklemmen



Deklaagkwaliteitscontrole:

In overeenstemming met ISO 1461-normen of gelijkwaardig: Diktecontrole van galvanisatiecoating en Kwaliteitscontrole van zink (galvanisatiebad).



Testen op palen (Mechanische tests)

Niet-destructieve buigtest (controle van de elastische limiet), het is de controle van de weerstand van de paal onderworpen aan een spanning F uitgeoefend op de bovenkant van de ingebedde paal;F = (nominale trekspanning x veiligheidsfactor) + fictief



Druk van de wind.

Methode van testen:

De methode bestaat uit het langzaam en regelmatig verhogen van de belasting op de paal van 0 tot F, en ondertussen de variatie van doorbuiging (buiging van de paal) noteren die overeenkomt met de volgende belastingen: 25% F, 50% F, 75% F, 80 % F, 90% F en 100% F.

Na 1 min onder belasting F te hebben gestaan, wordt de mast langzaam en regelmatig ontladen tot er geen belasting meer is (nul belasting).De resterende doorzakking wordt genoteerd.De test is bevredigend als de resterende doorzakking niet groter is dan 2% van de doorbuiging die overeenkomt met 100% F-belasting en er geen wanorde of vervorming op de paal optreedt.



Breekproef

Belastingen worden uitgeoefend op de paal die al aan de doorbuigingstest is onderworpen onder dezelfde omstandigheden als gespecificeerd, maar de voortgang van de belastingen wordt continu en non-stop uitgevoerd totdat de paal breekt.

De waarde van de belasting die leidt tot poolbreuk wordt genoteerd.De breukspanning moet gelijk zijn aan of groter zijn dan F.



Kwaliteitscontrole van staal

Een rapport met betrekking tot de kwaliteit van het staal bedoeld voor de productie van de bestelde palen, en in overeenstemming met de staalkwaliteitscontrole van de EN 10025-norm of gelijkwaardig, moet aan EDCL worden verstrekt.



Acceptatie testen

Acceptatietesten worden in de fabriek uitgevoerd en zijn voor rekening van de leverancier.Tests worden gesanctioneerd door verklaringen ondertekend door de huidige onderdelen.EDCL behoudt zich het recht voor om in deze tests vertegenwoordigd te zijn.

De bemonstering vindt plaats in overeenstemming met de bepalingen van de internationale norm en op de volgende basis:

• Controleniveau: S2
• Normale eenvoudige controle: er wordt verondersteld dat de overgang naar verminderde of versterkte controle zal gebeuren in overeenstemming met de bepalingen van de bovengenoemde norm.
• Aanvaardbaar kwaliteitsniveau (ALQ): 2,5.De overgang van normale controle naar verminderde of versterkte controle zal plaatsvinden in overeenstemming met de internationale norm.



Acceptatietesten omvatten de volgende tests:

EEN.visuele en dimensionale controle van palen;gebeëindigde visuele aspectinspectie

• Goed afgewerkt laswerk: afwezigheid van blaren, vulling en snijwonden van soldeerdraad.
• Goed afgewerkte verzinking: afwezigheid van extra dikte, naalden, vloeiresten, voegen en zwarte vlekken.

B. Afmetingeninspectie

• Maatkenmerken: hoogte, afmetingen aan de bovenkant en de basis.
• Aanwezigheid van mechanische bescherming aan de boven- en onderkant van de paal.
• Diktecontrole van galvanisatiecoating.In overeenstemming met de internationale standaard.



Proces van productie

---

Verificatie van materialen → Snijden → Vormen of buigen → Verticaal lassen → Verificatie van afmetingen → Flenslassen → Gaten boren → Kalibratie → Ontbraamproces → Galvaniseren, poedercoaten of schilderen → Herkalibreren → Draadsnijden → Verpakking



FAQ

---

Q1.Hoe kan ik een prijs van de benodigde paal krijgen?

A: 1. Geef de exacte afmetingen op, zoals hoogte, materiaalsoort en dikte van de paalschacht, boven- en onderdiameters.Op basis van uw specificaties kunnen wij u dan een nauwkeurige offerte geven. 2. U kunt ons een detail- en montagetekening toesturen;op basis van de tekening kunnen wij u dan een nauwkeurige offerte bezorgen.

Q2.Ik ben een kleine groothandel;accepteren jullie een kleine bestelling?

A: Het is geen probleem als u een kleine groothandel bent;we accepteren bestellingen van verschillende hoeveelheden.

Q3.ik ben een ontwerper;Kun je me helpen om het monster te maken dat we hebben ontworpen?

A: Onze missie is om onze klanten te helpen succesvol te zijn.We helpen u graag bij het oplossen van eventuele problemen.

Q4: We willen uw agent zijn voor ons gebied.Hoe vraag ik dit aan?

A: Stuur uw voorstel en uw bedrijfsprofiel.

Q5.Vertel eens over uw bedrijf?

Sinds 2000 zijn wij een fabrikant en exporteur van alle soorten stalen palen, waaronder elektriciteitsmasten, straatverlichtingsmasten, telecommunicatiemasten en andere op staal gebaseerde producten. Onze producten zijn geëxporteerd naar vele regio's over de hele wereld.

Q6.Heeft u een speciaal beleid voor merkbedrijven?

A: Ja, we hebben speciale ondersteuning voor het bedrijf dat een eigen merk heeft, maar ook in onze VIP-klantenlijst staat.Stuur ons alstublieft een kopie van uw verkoopgegevens, zodat we kunnen analyseren wat de beste manier is om u te ondersteunen voor uw producten in uw markt.

Q7.Biedt u deur-tot-deurservice?Omdat ik niet weet hoe ik moet omgaan met inklaring.

A: Wij bieden deur-tot-deurservice om u te helpen de verzendtijd en -kosten te verminderen.Dit komt omdat we extra kortingen hebben bij de rederijen, aangezien we in het verleden veel verzendingen hebben gedaan.Dit bespaart u weer veel tijd en geld.



Welkom in onze fabriek!
