Achthoekige Gegalvaniseerde het Staaltransmissie Pool 70FT 75FT 90FT van Machtspool

Achthoekige Gegalvaniseerde het Staaltransmissie Pool 70FT 75FT 90FT van Machtspool



Productomschrijving

---

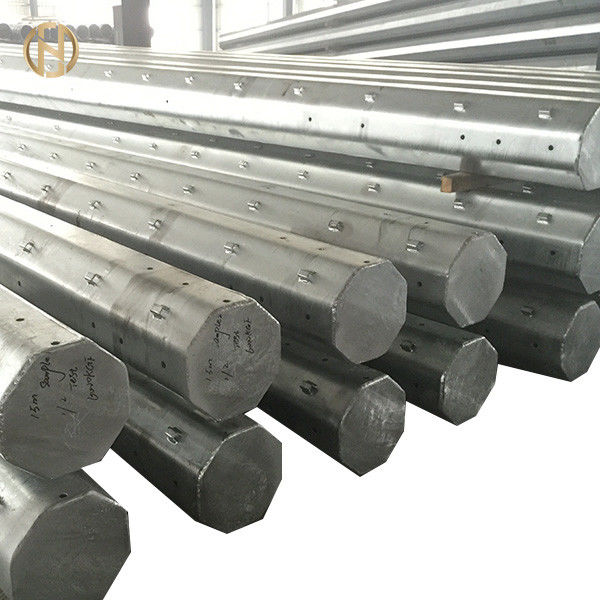

De producten zijn hierboven 70FT 75FT 90FT Transimission Macht Pool van het Lijn de Achthoekige Gegalvaniseerde Staal

• De producten worden ontworpen en volgens structurele normen vervaardigd
• Slechts kan ons bedrijf volgens deze globale productienormen naleven wat ons een rand over onze concurrenten geeft
• De producten zijn hete onderdompeling die volgens de normen van ISO wordt gegalvaniseerd 1461/ASTM A123
• Pool-schachtmateriaal: ASTM GR65, GR50,

Om overeenkomstig ALSTUBLIEFT software te ontwerpen, zullen wij de volgende ontwerpparameters vereisen:

---

1. De operationele windsnelheid van het gebied waar de pool zal worden gebruikt
2. De Antennelading en de hoogte van de pool
3. De totale hoogte van de pool zelf

Productspecificaties

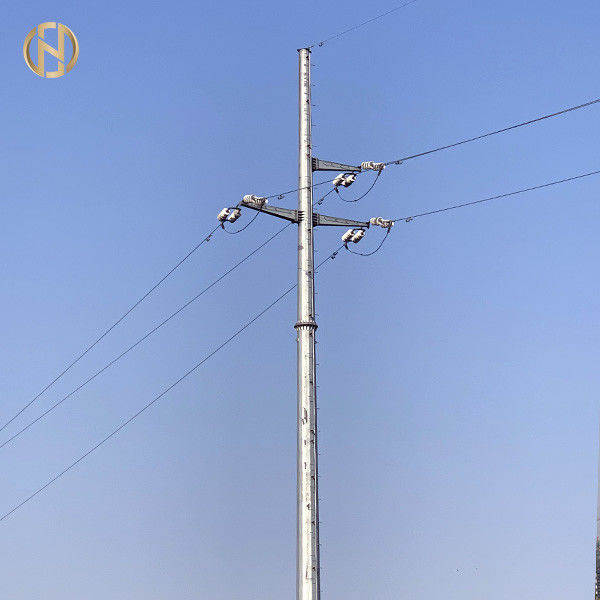

70FT 75FT 90FT Gegalvaniseerde staalpool voor de markt NEA, Meralco, 69kv van Filippijnen

De specificatieverwijzingen de volgende normen



ASCE/SEI 48:	Ontwerp van de poolstructuren van de staaltransmissie
BS ENGELSE ISO 1461:	Vervaardigen de hete onderdompelings gegalvaniseerde deklagen het ijzer en het staal artikelen van D. Specificatie en testmethodes.
ASTM A123:	Standaardspecificatie voor zink (gegalvaniseerd heet) deklaag op Ijzer en Staalproducten
ASTM A 153/A153M:	Standaardspecificatie voor zink (gegalvaniseerd heet) deklagen op ijzer en staalhardware



Het Ontwerp



Type	70FT 75FT 90FT Transimission Macht Pool van het Lijn de Achthoekige Gegalvaniseerde Staal
Geschikt Gebruik	Machtsdistributie
Vorm (Dwarsdoorsnede)	Tubulair, Achthoekig, 12side
Machtsrang	66kv, 69kv
Nr van Sectie	Één/twee/drie sectie
Lengte (m)	70FT 75FT 90FT
Stichting	Directe begrafenis 1/6 van lengte
Werkende Lading	1250kgf
Breukbelasting	1500kgf
Veiligheidsfactor	1.25 veiligheidsfactor
Materiaal	ASTM 572 GR50 of gelijke, ASTM 572 GR65 of gelijke.
Minimumopbrengststerkte	450mpa
Minimum Uiteindelijke Trek	550mpa
Max Ultimate Tensile Strength
Gr %	>=16%
Hoogste diameter (mm)	300
Bodemdiameter (mm)	850
Min Thickness (mm)	>=6mm,
Tolerantie van Afmetingen	+ - 1%
Gravure	Naamplaat door klinknagel of lijm, gravure, embossment vanaf de eisen van klanten
Oppervlaktebehandeling	Hete Onderdompelingsgalvanisatie volgens de normen van ASTM A123
Verbinding van Polen	Tussenvoegselwijze, Binnenflenswijze, de Gezamenlijke Wijze Van aangezicht tot aangezicht.
Ladingsvoorwaarden
Maximumlijnafwijking	0-2 graad
De Snelheid van de ontwerpwind (Extreme Wind)	72M/S, 270KMH
Cirkelvormfactor
Maximumafbuiging (Extreme Wind)	10% van algemene poollengte
Lassen	Het interne en externe dubbele lassenprocédé veroorzaakt een naadloze oppervlakte Lassennorm: AWS (de Amerikaanse Lassenmaatschappij) D 1,1



Verpakking & het Verschepen

---



Wij behandelen de hoogste en onderste delen van de pool met een mat of strobaal om het tegen schade aan de gegalvaniseerde oppervlakte te beschermen die tijdens vervoer kan voorkomen. De verpakking kan ook volgens de eisen van cliënten worden gedaan.



Ladingstest

• De prestatietests van polen zullen door de leverancier worden gedragen.
• EDCL vereist dat de volgende prestatietests in aanwezigheid van een vertegenwoordiger van EDCL vóór de eerste levering moeten worden geleid.

Onderzoeken van de polen (visuele en dimensionale controle)

• Dimensionale Kenmerken: de hoogte, afmetingen bij het hoogste eind en de basis, eerlijkheid van pool.
• Gebeëindigde aspecteninspectie:
• goed afgewerkt lassen: ontbreken van blaren het vullen en knipsels („colmatage et bouture“) van het solderen van draad.
• goed afgewerkte Galvanisatie: het ontbreken van extra dikte, naalden, stroom blijft, het toetreden en zwarte vlekken.
• Noteringen en aanwijzingen.
• Aanwezigheid van mechanische bescherming bij de bovenkant en bij de basis van de pool.
• Aanwezigheid van het aanaarden van terminals

Deklaagkwaliteitscontrole:

Overeenkomstig de normen of het equivalent van ISO 1461: Diktecontrole van galvanisatiedeklaag en Kwaliteitscontrole van zink (bad van galvanisatie).



Tests aangaande polen (Mechanische tests)

De niet destructieve buigende test (het controleren van de elastische grens), het is het controleren van weerstaat van de pool die aan een spanning F wordt onderworpen die op de bovenkant van de ingebedde pool wordt toegepast; F = (nominale trekspanning x veiligheidsfactor) + gefingeerd



Druk van de wind.

Methode van test:

De methode bestaat uit het stijgen langzaam en regelmatig de lading die op de pool van 0 aan F wordt toegepast, en ondertussen nota nemend van de variatie van verzak (het buigen van pool) beantwoordend aan de volgende ladingen: 25% F, 50% F, 75% F, 80% F, 90% F EN 100% F.

Na het duren van 1 Mn onder de lading F, wordt de pool gelost langzaam en regelmatig tot zonder commissie (nul lading). Het residu verzakt zal neer worden genoteerd. De test is bevredigend als het residu overschrijdt geen 2% van verzakt beantwoordend aan de lading van 100% F verzakt, en noch de wanorde noch de misvorming op de pool verschijnen.



Brekende Test

De ladingen worden toegepast op de pool reeds aan de afbuigingstest in dezelfde omstandigheden wordt onderworpen zoals gespecificeerd die, nochtans wordt de vooruitgang van de ladingen uitgevoerd onophoudelijk en non-stop tot de poolonderbreking die voorkomt.

De waarde van de lading die tot pool het breken leiden zal neer worden genoteerd. De breekweerstand moet aan of hoger dan F gelijk zijn



Kwaliteitscontrole van staal

Een rapport met betrekking tot de kwaliteit van staal voorgenomen voor productie van de bevolen polen, en overeenkomstig staalkwaliteitscontrole van standaard of gelijkwaardig EN 10025 moet aan EDCL worden verstrekt.



Acceptatietests

De acceptatietests zullen in fabriek worden gedaan en zullen door de leverancier worden gedragen. De tests zullen door verklaringen worden gesanctioneerd die door de huidige delen worden ondertekend. EDCL be*houdt zich het recht voor om in deze tests worden vertegenwoordigd.

De bemonstering zal overeenkomstig de bepalingen van de internationale norm en op de volgende basis worden gedaan:

• Niveau van controle: S2
• Normale eenvoudige controle: het is verondersteld dat het bewegen zich aan verminderde of versterkte controle overeenkomstig de bepalingen van de bovengenoemde norm zal worden gedaan.
• Aanvaardbaar Niveau van kwaliteit (ALQ): 2.5. Het bewegen zich van normale controle aan verminderde of versterkte controle zal overeenkomstig de internationale norm worden gemaakt

De acceptatietests zullen de volgende tests omvatten:

A. visueel en dimensionaal toezicht op polen; gebeëindigde visuele aspecteninspectie

• Goed afgewerkt lassen: blarenafwezigheid, het vullen en knipsels van het solderen van draad.
• Goed afgewerkte galvanisatie: het ontbreken van extra dikte, naalden, blijft stroom, het toetreden en zwarte vlekken.

B. dimensionale inspectie

• Dimensionale Kenmerken: Hoogte, afmetingen bij het hoogste eind en de basis.
• Aanwezigheid van mechanische bescherming bij de bovenkant en bij de basis van de pool.
• Diktecontrole van galvanisatiedeklaag. Overeenkomstig de internationale norm.

Productieproces

---

Controle die van Materialen → → snijden die of → Verticale Lassen→ Controle van het Lassen→ Gat vormen buigen die van de Afmetingen→ Flens het Deburring → Calibration→ Proces →-Galvaniseren, Poederdeklaag of het Schilderen → die Recalibration → boren Verpakking → inpassen



FAQ

---

Q1. Hoe kan ik een prijs van nodig pool krijgen?

A: 1. Gelieve te verstrekken nauwkeurige afmetingen zoals hoogte, materiële het type en de dikte, bovenkant en bodemdiameters van poolschacht. Wij kunnen u een nauwkeurig citaat dan geven dat op uw specificaties wordt gebaseerd. 2. U kunt ons een detail en assemblagetekening verzenden; wij kunnen u van een nauwkeurig citaat dan voorzien dat op de tekening wordt gebaseerd.

Q2. Ik ben een kleine groothandelaar; keurt u een kleine orde goed?

A: Het is geen probleem als u een kleine groothandelaar bent; wij keuren orden van diverse hoeveelheden goed.

Q3. Ik ben een ontwerper; Kunt u me om de te produceren helpen steekproef die wij ontwierpen?

A: Onze opdracht moet onze klanten succesvol helpen zijn. Wij zijn meer dan gelukkig om u te helpen om het even welke problemen oplossen die u kunt hebben.

Q4: Wij willen zijn uw agent voor ons gebied. Het Hoe kan ik is voor dit van toepassing?

A: Gelieve te verzenden uw voorstel en uw bedrijfprofiel.

Q5. Vertel me over uw bedrijf?

Wij zijn een fabrikant en een exporteur van allerlei staalpolen met inbegrip van machtspolen, de polen van de straatverlichting, telecommunicatiepolen en andere staal gebaseerde producten sinds 2000 geweest. Onze producten zijn uitgevoerd naar vele gebieden rond de wereld.

Q6. Hebt u sommige speciaal beleid voor Gemerkte bedrijven?

A: Ja, hebben wij ook wat speciale steun voor het bedrijf dat eigen merk heeft maar zijn in onze VIP klantenlijst. Gelieve te verzenden ons een exemplaar van uw verkoopgegevens zodat kunnen wij de beste cursus analyseren van actie in het steunen van u voor uw producten in uw markt.

Q7. Verleent u de Huis-aan-huisdienst? Omdat ik het weet hoe te om geen inklaring te behandelen.

A: Wij verlenen de Huis-aan-huisdienst om u te helpen het verschepen tijd en kosten drukken. Dit is omdat wij extra kortingen met de scheepvaartmaatschappijen hebben aangezien wij vele verzendingen in het verleden hebben gedaan. Dit zal op zijn beurt bewaart u veel tijd en geld.
